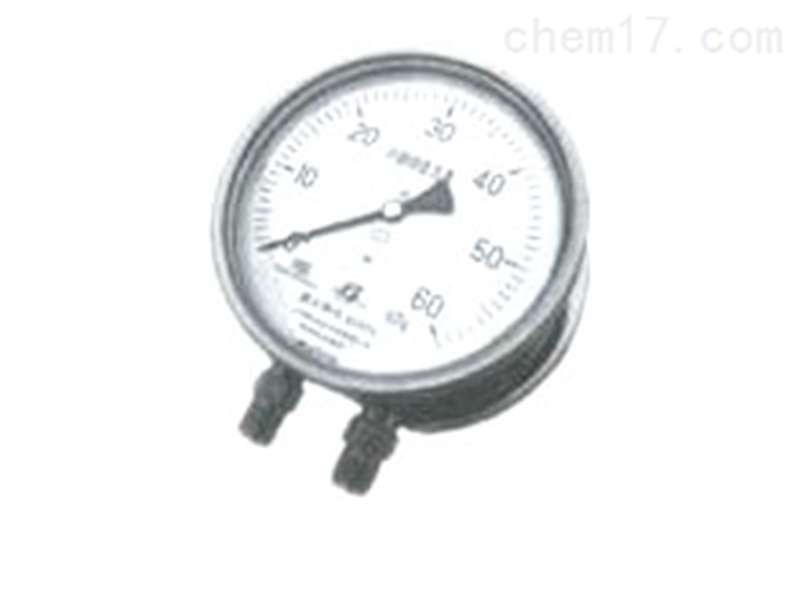

不鏽鋼差壓表

不鏽鋼差壓表

CYW-152B及CYW-153B不鏽鋼差壓表(以下×₩★簡稱儀表)适用于化工、化纖、冶金₽©↑♠、電力、核電等工業‍•>部門的工藝流程中測量各種液(氣)體介質的>↕(de)差壓、流量等參數。

• 産品詳細介紹：

• 用途

  CTW-152B及CTW153B（以下簡稱儀表）适用于化(hu↔₩€à)工、化釺、冶金 α☆∑(jīn)、電力、核電等工業部門(mén€♠✘)的工藝流程中測量各種液（氣）體介£δ‍$質的差壓、流量等參數。儀表結構全部采用不鏽鋼制(zhì&$)成，其中的測量系統（雙波紋管急連接部件）、導壓系統£↕§∞（包括接頭、導管等）采用特種結構設計(jì↕δ )合理、工藝*、具有體積₹¶₹小、重量輕、穩定性好、使用(yò♠≥→ng)壽命長、外觀新穎、适應性強等優點。儀表接頭的​↔↕ 連接形式有平行式（可直接與三閥組連接）和(×δ×hé)斜式兩種，能夠适應不同客戶的≠ 配套安裝。

  結構與原理

  儀表采用雙波紋管結構，即兩隻波紋管分别安裝在“工(g≤✘ōng)”字型支架兩側的對稱位置上↔&。“工”字型支架的上∏✘'₽(shàng)下兩端分

  别為活動端和固定端，中間由彈簧片相(xσ"®<iàng)連接；兩隻波紋管呈平行狀态，分别用α®(yòng)導管與表殼上的高(gε♥∞★āo)低壓接頭相連接；齒輪傳動機構直接安裝在支架的固定端， ↕★并通過拉杆與支架的活'≈∏↓動端相連接；度盤則直接固定在齒輪傳動機(j♣↔ī)構上。


  • 參數與規格：

  • 主要技術參數

    1,差壓的測量範圍、公稱工作§ε&壓力、精确度等級及接頭螺紋尺寸；



    差壓的測量範圍		公稱工作壓力		精确度等級	接頭螺紋尺寸
    0～10 0～16 0～25 0～40 0～60 0～100	KPa	60 100 160 250 400 600	Kpa	2.5	M20×1.5 NPT 1/2
    0～0.16 0～0.25 0～0.40 0～0.60 0～1 0～1.6 0～2.5	MPa	1 1.6 2.5 4 6 10 10	MPa



    2,導壓系統及外殼等材料



    零件名稱	材質牌号（代号）
    接頭、導管	OCa17Ni12Mo2（316）
    波紋管	OCa17Ni14Mo2（316L）
    表殼、表蓋、表環	OCa18Ni9（304）



    3.外型及安裝尺寸：見圖1、圖2、圖3

    4.使用環境溫度：-40～70℃

    5.抗工作環境振動：V.H.3級

    6.重量：約1.5kg

    7.儀表外殼防護等級：IP54

    8.儀表技術性能(nén≥≥$g)符合企業标準Q/YXBM831-1997《》
