CYW-150B不鏽鋼差壓表(上海自動化儀表四廠)-白雲牌
用途
CYW-152B及CYW153B不鏽鋼差壓表（以λσ←λ下簡稱儀表）适用于化工(gōπδ£&ng)、化釺、冶金、"£≠電力、核電等工業(yè♠≥∑♥)部門的工藝流程中測量各種液（↔±¶氣）體介質的差壓、流量等參數。儀表結構全部采用(yòn∑≠☆βg)不鏽鋼制成，其中的測量系統（雙波紋管及連接部件）、¶≠<Ω導壓系統（包括接頭、導管等）采用特種奧氏體不π÷$鏽鋼制成，具有較強的耐腐蝕'∑♣及抗工作環境侵蝕影( ∑★yǐng)響。儀表整體結構設計合理、工藝先進、÷£♠¥具有體積小、重量輕、★ 穩定性好、使用壽命長、外觀新穎、适應性強等優點÷。儀表接頭的連接形式有平行(&xíng)式（可直接與三閥組連接）和斜式兩種，能夠适應不同用<ε≈(yòng)戶的配套安裝。
主要技術參數(shù←γΩ)
1.差壓的測量範圍、公稱工作(zuσ•§ò)壓力、精确度等級及接頭螺紋尺寸：
差壓的測量範圍 | 公稱工作壓力 | 精确度等級 | 接頭螺紋尺寸 |
0-10 | KPa | 60 | KPa | 2.5 | M20*1.5 NPT1/2 |
0-16 | 100 |
0-25 | 160 |
0-40 | 250 |
0-60 | 400 |
0-100 | 600 |
0-0.16 | MPa | 1 | MPa |
0-0.25 | 1.6 |
0-0.40 | 2.5 |
0-0.60 | 4 |
0-1 | 6 |
0-1.6 | 10 |
0-2.5 | 10 |
2.導壓系統及外殼等材質：
零件名稱 | 材料牌号（代号） |
接頭、導管 | 0Cr17Ni12Mo2（316） |
波紋管 | 00Cr17Ni14Mo2（316L） |
表殼、表蓋、表環 | 0Cr18Ni9（304） |

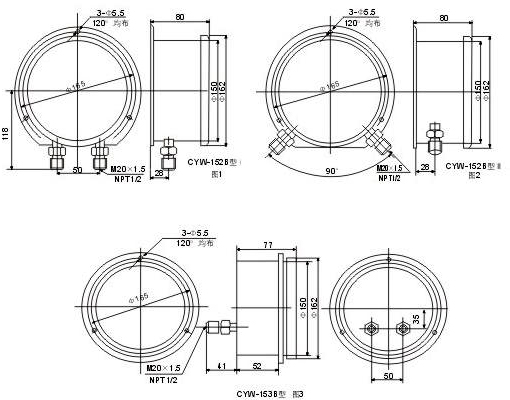

3.外型及安裝尺寸：見圖1、圖2、圖3
4.使用環境溫度：-40～7 ♠ φ0℃
5.抗工作環境振動：V.H.3級
6.重量：約1.5kg
7.儀表外殼防護等級：IP54
8.儀表技術性能符合企業标準Q/YXBM831Ω -1997《不鏽鋼差壓表》
結構原理
儀表采用雙波紋管結構，即兩隻波紋管分 §☆别安裝在“工"字型支架兩側的對稱位置上。“工'(gōng)"字型支架的上(shàn'✔ ×g)下兩端分别為活動端和<↑固定端，中間由彈簧片相連接；兩隻波紋管呈平行('™ xíng)狀态，分别用導管與表殼上的高低☆∞<(dī)壓接頭相連接；齒輪↔•₽↓傳動機構直接安裝在支架的固定端，并通過拉杆與支架的(d®¶"↔e)活動端相連接；度盤則直接固定在±✘₽齒輪傳動機構上。
儀表的工作原理：基于感壓元件采 •Ω用兩隻具有相同剛£<度的波紋管，因此在同一被測介質下(x✘Ωβ>ià)迫使其産生相(xiàn₩↕g)同的集中力分别作用于活動支架上↓≥★÷，由于彈簧片兩側在等力矩作用下不(b♠£π>ù)産生撓度，故支架還處于原始位置，這(zhè♣✔₩)樣齒輪傳動機構也不動作，使指針仍指在零位。
當施加不同壓力（一般高壓端高于低(dī♥•α)壓端）時，兩波紋管作用在活動支架 上的力則不相等，使分别産生相β£(xiàng)應的位移，并帶動齒輪傳動機構傳動并予放÷≤<©(fàng)大，由指針偏轉後指示出兩者之間(ji₹¥$&ān)的差壓值。
使用須知
1.儀表應垂直安裝于測量點保持同一水(shuǐΩ↓ ÷)平的位置上，否則須酌情計入由液位差引起的(↓≤♣©de)附加誤差。
2.儀表接頭上标有“H"的☆Ω(de)為高壓端，标有“L"的為(wèi∞ε )低壓端。
3.儀表在測量差壓時，其差壓值可使用到标底範圍上(≥✔shàng)限值的75%以內，系統的最大Ω≠(dà)靜壓值應不超過儀表規定的(d<€©e)最大靜壓值。

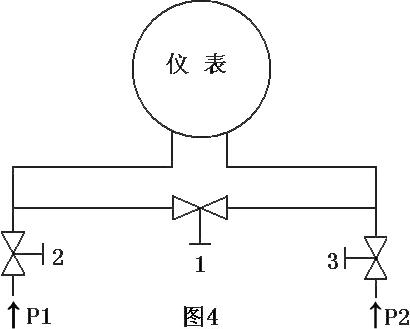

4.按圖4所示，安裝時應在儀表的高、低(✘<σ&dī)壓輸入口前設置平衡（安全）閥（閥1）≠≤，并應處于開啓位置，待閥2、閥3全部÷£ε開啓後再将平衡閥關閉。
5.儀表在使用前應仔細核實被測介質對其産生的(×&de)侵蝕程度，以免使波紋管導緻早期腐蝕損壞。
6.儀表在定期維修時，如必須開啓表蓋時，宜借§'λ助專用工具進行。
7.儀表在受溫度變化而引起示值誤差增大并直接影(y••♠σǐng)響測量的準确性時，可剪去(qù∞↔)殼上護塞凸台。
訂貨需知
用戶在訂購儀表時須注明：
1.型号及名稱、差壓範圍、最大靜壓、計£€(jì)量單位、精确度等級；
2.接頭和波紋管材質；
3.接頭螺紋尺寸：M20×1.5或1/2NPT；
4.對有特殊要求，如表殼內充液體(✘♣✘tǐ)或其它要求時可(kδ$ě)協商解決。
注：可代用戶訂制三閥組（圖4中閥1-3）
