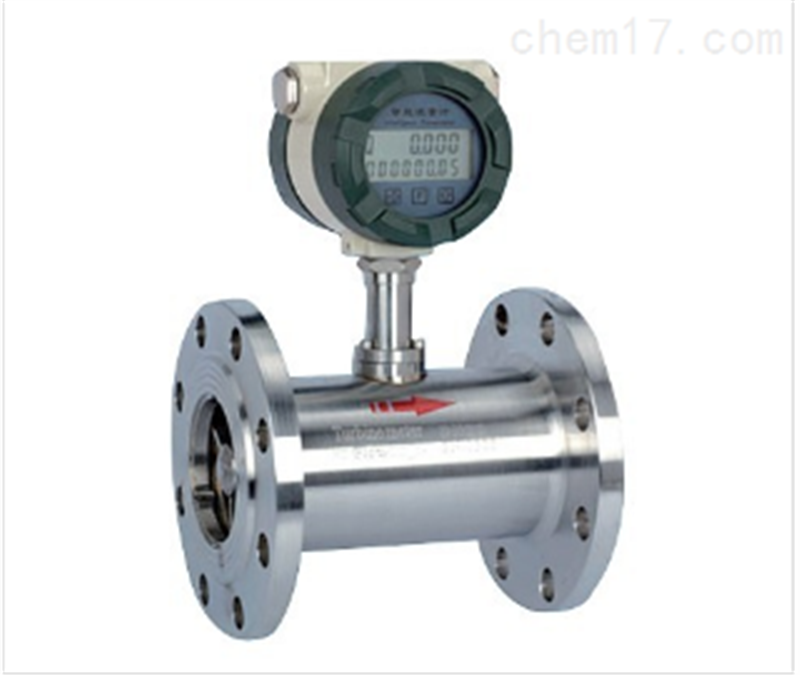

LWGY型渦輪流量計是一種速度式流量測量儀表，用(yò★‌ ng)于測量流經封閉管道中的流體(t'¥™ǐ)的流量，特别适用于較低粘度流體的₹✘(de)流量測量，廣泛應用于石油、化工、冶金和(hé∞≥)材料研等領域的流量計量和控制。

■特點

1、高精确度，一般為λφ±0.5%R，高精度型可(  kě)達±0.2%R。

2、重複性好，短期‍&重複性可達0.05%，正是由于具©©£>有良好的重複​ λ<性，如經常校準或在線校準'λδ可得*的精确度，在貿易結算(su£αàn)中是優先選用的流量計。

3、适用範圍廣，可以測量水、石油産品"©♠<（較低粘度）、*流量計的化學液¥φ體等。

4、輸出脈沖頻率信号，适于總量計量及與計算機連接，無™Ω零點漂移，抗幹擾能力強。

5、範圍度寬，中大口徑為10:1→'✘，小口徑為6:1或5:1。

6、結構緊湊輕巧，安裝維護方便，流通(t★δ§₩ōng)能力大。

7、可選耐磨硬質合金軸和軸承，用于無潤滑性的☆$(de)液體，或含有懸浮物或腐蝕性 >的液體，提高流量計使♥≥用壽命。

8、縮小範圍度，提高測量下限值，也可用(yòδ‌$♣ng)于高粘度流通的測量（配在線效驗裝置）。

9、多種輸出、顯示方式适應不同的客戶需要λδ。

■配置

LWGY渦輪流量計可根據用戶的需要   ✘(yào)來配置顯示器→φ£↕，以實現不同的功能：

1.配TBS型顯示器：現場顯示瞬時流量（5位液®♠₹晶顯示）和累積總量（7位液晶顯示）；

2.配TBT型顯示器：現場顯示累積總量®'"←（6位液晶顯示）；

3.配TBL型顯示器：現場(c∞↑ hǎng)指針指示百分比瞬時₩ε₹λ流量。

4.簡易配置：配LWF-T型放大器，僅輸出脈沖信号，隔爆型為(wè≥§i)LWF-11，适配PLC的為LW₹→F-11/P。

■主要技術指标

注：若壓力等級（公稱壓力）是選型♥α 編碼中沒有的，則公稱壓力代碼為&ldδ•quo;Z”，并将公稱壓力盒标準寫明(míng↑<₽₽)。

■計量部分性能

■選型方式：

一、确定公稱通徑：根據實際工作(zuòβσ↕♥)時的流量Q（常用流&✘量），按照30%Qmax＜Q＜80%Qmax,确定Qmax,從&®♥ldquo;主要技術指标&rd☆ quo;表中，确定流量計的公稱通徑。

二、确定基本誤差限（精度等級）：根據實際使用的要求，确✘↓ 定選用± 0.2%、±0.5%還是(shì £')±1.0%或其他。

三、确定公稱壓力：根據實際工作(∞σ∞zuò)壓力，按照實際工作≥ ±(zuò)壓力＜公稱壓力的原

則，确定選用±0.2%、流量計→↔的公稱壓力。

四、由選定的公稱通徑、基本誤差限（精度等級）和(hé∞↑)公稱壓力，按照“選型編碼​↑”的內容，選定流量計(​÷♣jì)型号。

選型舉例：LWGY-15A1D3C3/D表示：渦輪流量計（傳感器），公 £π 稱通徑：15mm，特征代号：普通型（硬質合₽®金軸+寶石軸承），材料：雙相不鏽鋼SUS329J1，壓力等級♦ ​：PN6.3MPA，精度等級：0.5級，輸<∑←φ出：4～20mA标準電流信号輸出，××'$顯示：現場瞬時流量和累積總量顯示（TBS型），防爆♠♠♠等級：隔爆型。

外形及安裝尺寸（注：圖中所示為帶普通型放大α ↓器）

注：直管段要求：一般情況下，流量計前需10D，流量計↓×(jì)後需5D的直管段，特殊情況請見《渦輪流量計(&<£•jì)傳感器使用說明書》。

公稱通徑DN4～25（PN6.3MPA）

公稱通徑DN6～25（PN16、25、40MPA↓♦γ，卡套式連接）

公稱通徑DN32～250(PN1.6，2.5MPa)

■主要技術指标

基本配置

可選的配置

■ 接線圖

■積算儀

■放大器

LWF型放大器通過信号檢測裝置檢出渦輪轉動信号，轉‌✔換成電信号，進行信号處理後輸出電脈沖信号，×​✔♠供流量積算儀表或計算(★®suàn)機顯示、計算(sσ∞™↔uàn)流量。

普通型：LWF-T

隔爆型：LWF-11A,LWF-11B

隔爆型，适用于PLC編程控制φ↑☆器：LWF-11A/P，LWF-11BεΩ>α/P,本産品标準号：Q/YXBM382-93
