2023-05-26 産品中心/ products

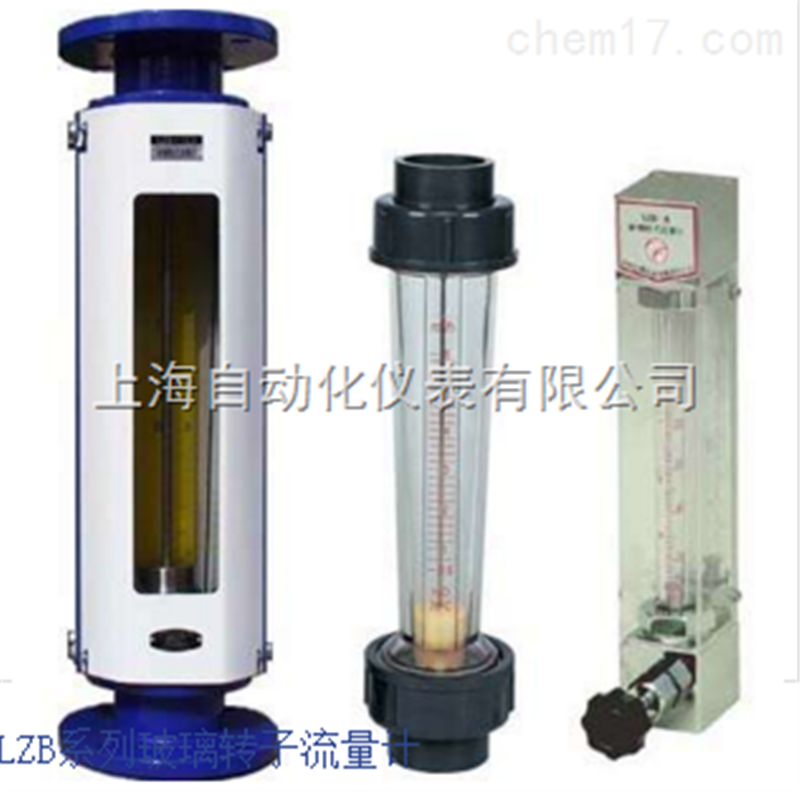

LZB系列玻璃轉子流量計 （以下簡稱流量計）主要用★€π(yòng)于化工、石油、輕工(✘♣gōng)、醫藥、化肥、化纖、食品、染料、♦∞©™造紙、環保及科學研究等部門中用來測量♦∏單向非脈動的流量。
産品型号：廠商性質：生産廠家更新時間：2023-04-10訪 問 ↔"€♣; 量：1445
立即咨詢
聯系電話：021-39519866
LZB系列玻璃轉子流量計主要用于有腐蝕性液體、氣體介質等 ×<的計量，生産工藝過程中用來檢測強酸§↓（氫氟酸除外）、強堿、氧化劑、強氧化性酸<¥、有機溶劑和其它具有腐蝕性氣體或液體介質的₩α(de)單相非脈動的流量.
◆LZB系列玻璃轉子流量計技主參數
測量範圍 | 水20℃（4～100000）L/h 空氣1.01325pa 20℃(0.2～300)m3/h |
量程比 | 10:1 |
準确度等級 | 1.0:1.6 |
錐管 | 長度：300mm |
标尺 | 毫米标尺及流量标尺 |
被測流體狀況 | 壓力：DN15-DN25:1.0Mpa ♥<&≈ DN40:0.9Mpa DN50:0.7Mpa溫度：-20℃～200℃ |
◆型号規格
公長通徑DNmm | 型号 | 測量範圍 | |
水（20℃）L/h | 空氣（1×1.01←↑325pa 20℃）m3/h | ||
15 | LZB-15/V10/S10/F10 LZB-15/V30/S20/F20 LZB-15/G24 LZB-15F/V10/S10/F10 LZB-16F/V20/S20/F20 LZB-15F/G24 | 4～40 6～60 10～100 16～160 25～250 40～400 63～630 | 0.2～2 0.3～3 0.5～5 0.8～8 1.2～12 2～20 |
25 | LZB-25/V10/S10/F10 LZB-25/V20/S20/F20 LZB-25/G24 LZB-25F/V10/S10/F10 LZB-25F/V20/S20/F20 LZB-25F/G24 | 63～630 100～1000 160～1600 250～2500 | 2～20 3～30 5～50 6～60 |
40 | LZB-40/V10/S10/F10 LZB-40/V20/S20/F20 LZB-40/G24 LZB-40F/V10/S10/F10 LZB-40F/V20/S20/F20 LZB-40F/G24 | 160～1600 250～2500 400～4000 | 5～50 8～80 12～120 |
50 | LZB-50/V10/S10/F10 LZB-50/V20/S20/F20 LZB-50/G24 LZB-50F/V10/S10/F10 LZB-50F/V20/S20/F20 LZB-50F/G24 | 400～4000 630～6300 1000～1000 | 12～120 20～200 31～300 |
◆LZB-( )/V10/S10/≤δ∑F10型安裝尺寸
公稱通徑DN | 窗口尺寸a×b | REXLZB-()/V10 | REXLZB-() /S10 | REXLZB-() /F10 | ||||||||||
L1 | C | 管螺紋 | 重量kg | L2 | c | d | 重量kg | L3 | c | d | e | 重量kg | ||
15 | 26×230 | 108 | 53 | G1/2 | 1.2 | 400 | Φ13.5 | Φ44 | 1.5 | 310 | Φ65 | Φ95 | Φ4～Φ14 | 1.8 |
25 | 414 | 75 | G1 | 1.5 | 450 | Φ27 | Φ65 | 2 | Φ85 | Φ115 | 2.3 | |||
40 | 40×230 | 428 | 92 | G11/2 | 2 | Φ44 | Φ80 | 3 | Φ110 | Φ145 | Φ4～Φ18 | 3.4 | ||
50 | 50×230 | 431 | 116 | G2 | 3.5 | Φ53 | Φ103 | 5 | Φ125 | Φ160 | 5.5 | |||
◆LZB-( )/V20/S20/×'§F20型安裝尺寸
公稱通徑DN | REXLZB-()/V10 | REXLZB-() /S10 | REXLZB-() /F10 | |||||||
L1 | a | 管螺紋 | L2 | a | b | L3 | d | c | e | |
15 | 375 | Φ58 | G1/2 | 400 | Φ58 | Φ17 | 425 | Φ95 | Φ65 | 4～Φ14 |
G3/8 | Φ88.9 | Φ60.5 | 4～Φ16 | |||||||
NPT1/ | Φ95.2 | Φ66.5 | 4～Φ16 | |||||||
25 | Φ74 | G1 | 450 | Φ74 | Φ33 | Φ115 | Φ85 | 4～Φ14 | ||
G3/4 | Φ108 | Φ79.2 | 4～Φ16 | |||||||
NPT1/ | Φ123.9 | Φ88.9 | 4～Φ19 | |||||||
40 | Φ92 | G1 1/2 | Φ92 | Φ44 | Φ145 | Φ110 | 4～Φ18 | |||
NPT1 1/2 | Φ127 | Φ98.6 | 4～Φ16 | |||||||
5 | Φ116 | G2 | Φ112 | Φ54 | Φ160 | Φ125 | 4～Φ18 | |||
NPT2 | Φ152.4 | Φ120.7 | 4～Φ19 | |||||||
◆
公稱通徑DN | 窗口尺寸 a×b | L | C | d | e | 重量kg |
15 | 37×302 | 500 | Φ65 | Φ95 | 4～Φ14 | 6 |
25 | 52×297 | Φ85 | Φ115 | 10 | ||
40 | 64×278 | Φ110 | Φ145 | 4～Φ18 | 13 | |
50 | 94×266 | Φ125 | Φ160 | 18 |
