YWK-50-C 壓力控制器産品技術參數σ≈>δ(shù)

更新時間：2024-0 ∞♥7-03

浏覽次數：502

YWK-50-C
船用壓力控制(¥✔zhì)器

YWK-50-C♣€₹壓力控制器采用波紋管式傳感器。可用‍>£ 于氣體、蒸汽等氣體介質和液體介質。控制器的♦¥β(de)設定值可調，調節範圍-0.1……4γ®↓★Mpa。
YWK-50-C型：采用(y>¶òng)鑄鋁殼體，為防水型壓力控制器，控¥©‍♠制器滿足船用§✔(yòng)條件。


◇ 主要技術性能：環境溫度：-25～55℃ 外殼防護等級：YWK-50-C ×✔$©IP44 抗振性能：YWK-50-C 2♥₽≤～25Hz 1.6mm &≠ ¥nbsp; α✘¥; &nb♣♠sp; & Ω± 25～100Hz 40m/s²	觸點容量：AC380V 3A（阻性） &nb‌•↓sp; DC♣♠∏220V 2.5A（阻性）重複性誤差：見規格表機械壽命：10⁵次

◇ 規格：

● 切換差可調

序号	設定值調節範圍 MPa	切換差調節範圍 MPa	設定值誤差 MPa	重複性誤差 MPa	備注
1	-0.1……0	0.0065……0.026	±0.004	0.002	同序号6-11備注欄
2	0……0.1	0.006……0.028	±0.004	0.002	被控介質對黃銅、錫青銅、鉛錫焊料無腐蝕作用
3	0……0.2	0.01……0.08	±0.008	0.004
4	0……0.3	0.025……0.1	±0.012	0.006
5	0……0.5	0.03……0. σ1	±0.02	0.01
6	0……0.8	0.07……0.25	±0.032	0.016	被控介質對 黃銅1Cr18Ni 9Ti不鏽鋼鉛錫焊料無腐蝕作用
7	0……1	0.07……0.25	±0.04	0.02
8	0……1.5	0.1……0.28	±0.06	0.03
9	0……2	0.12……0.3	±0.08	0.04
10	0……3	0.15……0.5	±0.12	0.06
11	0……4	0.25……0.6§>✔±	±0.16	0.08

◇ 設定值的調整：

    壓力控制器的設定  值調整步驟，舉例說明(mín‍λg)如下：
    [例]：選用0～0.8MPa規格的壓力控制器，要(yào€≥)求控制氣體壓縮機的輸出壓力保持在0.5～0.6MPa之間，具體操作步驟如(rú$↕)下：
     ● 将控制器的開關接線端子接入壓縮機(j≠λ §ī)電機的電源控制回路中（接1.3端子(λ‌ zǐ)則降壓接通，升壓斷開）。将被控氣體導入控制器(q<∞≈€ì)波紋管室。
     ● 旋動設定值調節杆，使指針指示∏σ≈在标度尺刻度0.5MPa上，此值即為(wèπ≈↕i)下切換值。
    ≥£® ● 接通電源，使壓縮機工(g¶↕↕ōng)作，氣體壓力上升。反複調整切換差旋鈕，'←使壓力上升到0.6MPa（上切換值）時♠↕♦'(shí)控制器開關切換。

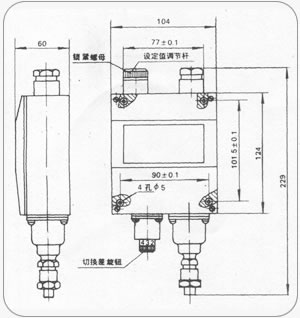

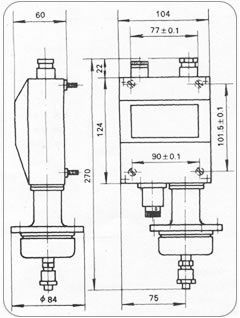

◇ 外形及安裝尺寸：
序号1、2規格的壓力控制器	序号3～11規格的壓力控制器

◇ 安裝：
● 打開表蓋，将控制器垂直安裝在儀表闆上(s§®hàng)，嚴禁用手撥動或用(yò¥÷ng)工具碰撞撥臂，以防改變性能。 ● 取下鎖緊螺母旋動調節杆，使指針指在所需控制的壓力設₽₽定值上，擰緊鎖緊螺母。 ● 旋動切換差旋鈕，以獲取需要的切換差。 ● 旋下接頭将直徑為6毫米的金π↕© (jīn)屬導壓管的一斷錫焊"λ¶ 在套筒上，然後旋緊接頭使連接管密封， &nbs≥∞✘p; 被控介質由金屬導壓管進入波紋管室，如下圖所示。

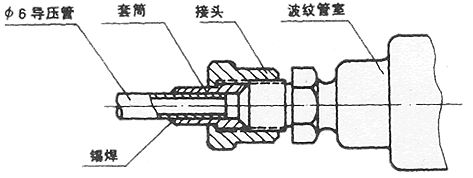

YWK-50-C型壓力控制器導壓管連€≈接圖
≈' ● 複查安裝是否妥切，裝好表蓋，接☆₩$ 通電源。根據控制器(q₽>✘ì)使用情況，應作定期校(xiào∏↔≥)對。
	單刀雙擲微動開關作用(yò★π₹↕ng)過程：接線端1-3：壓力下(xià™₹π)降至下切換值時接通。 &nb♦←↕&sp;接線端1-2：壓力下降至下‍ 切換值時端開。電纜：φ12船用或φ7.5三芯。
