YSG-04電感微壓力變送器技術(shù★φ)參數

更新時間：2024-06-25 γ≈;

浏覽次數：462

YSG-04電感微壓力變送器（上(‌↕shàng)海自動化儀表四廠）-白雲牌

YSG系列壓力變送器為電感壓&€★力（微壓）變送器，主要适用于工業↕ 生産過程和測量系統中用以測量各種非結晶和非✔♠¶ 凝固性的對鋼或鐵及₹≤其合金不起腐蝕作用的流體(∑★tǐ)介質的壓力或負壓。本儀表既能将被測介質的壓力值轉換成™‌标準直流的電流信号，以便于較長距離傳送♥λδ測量值，而最終能在中央控制(zh♦€↓ ì)室中與二次儀表進行配套，≥'π以實現生産過程的自動檢測與控制↑λπ‍(zhì)，又具有機(j☆•ī)械式指針直接指示壓力值的特點，以便于現(xiàγβn)場工藝檢查與調校(xiε←ào)。

主要技術指标

精确度等級1.6

型号及名稱	YSG-2壓力變送器	YSG-02壓力變送器	YSG-3壓力變送器	YSG-03壓力變送器	YSG-4壓力變送器	YSG-04壓力變送器
工作電壓	AC 220V		DC 24V		AC 220V
輸出信号	DC 0～10mA		DC 4～20mA		DC 0～20mA
負載電阻	≤1.5KΩ		≤350Ω		≤50KΩ
接線端子	① ② ③ ④ ⑤		① ε☆;②		① ② ③ ④ ⑤
	＋輸出－ 220V 接地		＋輸出－二線制		＋輸出－ 220V 接地&‍
重量	1.0kg	1.3kg	1.0kg	1.3kg	1.0kg	1.3kg
配套二次儀表	XMY-20壓力數字顯示儀		XMY-30壓力數字顯示儀		XMY-40壓力數字顯示儀
（本廠生産）★‍"	XMY-22壓力數字顯示控制儀		XMY-32壓力數字顯示控制®" 儀		XMY-42壓力數字顯示控制儀

使用環境條件： -10~55 ℃，相對(duìΩ&φ)溫度不大于85%

溫度影響；使用溫度偏離 2≠±‌0 ± 5 ℃時，其溫度附加∏σ誤差不大于 0.75%/10 ℃

型号	YSG-2、3、4壓力變送器		YSG-02、03、04壓力變送器
測量範圍	0~0.06 0~0.1 0~0.16 0~0.25 0~0.4 0~0.6 0~1 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 0~60	-0.1~0 -0.1~0.06 -0.1~0.15 -0.1~0.3 -0.1~0.5 -0.1~0.9 -0.1~1.5 -0.1~2.4	0~250 0~400 0~600 0~1000 0~1600 0~2500 0~4000 0~6000 0~10000 0~16000 0~25000 0~40000	-250~0 -400~0 -600~0 -1000~0 -1600~0 -2500~0 -4000~0 -6000~0 -10000~0 -16000~0 -25000~0 -40000~0	-120~+120 -200~+200 -300~+300 -500~+500 -800~+800 -1200~+1200 -2000~+2000 -3000~+3000 -5000~+5000 -8000~+8000 -12000~+12000 -20000~+20000
	MPa		(Pa)

結構原理

儀表是由兩部分組成：一是機械式指針指示壓✘±♠力表；另一是變換部及電子放大器®‌←(qì)。前者由測量系統傳動指示部分和™ ↔®外殼部分組成。儀表的外殼為(w‍$èi)防濺型結構，具有較好的密±"÷✘封性，故能保護內部機構免受機械損傷和>σ≈σ污穢侵入。後者包括位移——電感變換器及電子放(f≥✘àng)大器。放大器部件(jiàα<n)用室溫硫化矽橡膠浸塗表面，故具有(yǒu λ)較好的耐腐蝕性能及抗潮性能↔&ε♦。

外形尺寸 單位：mm

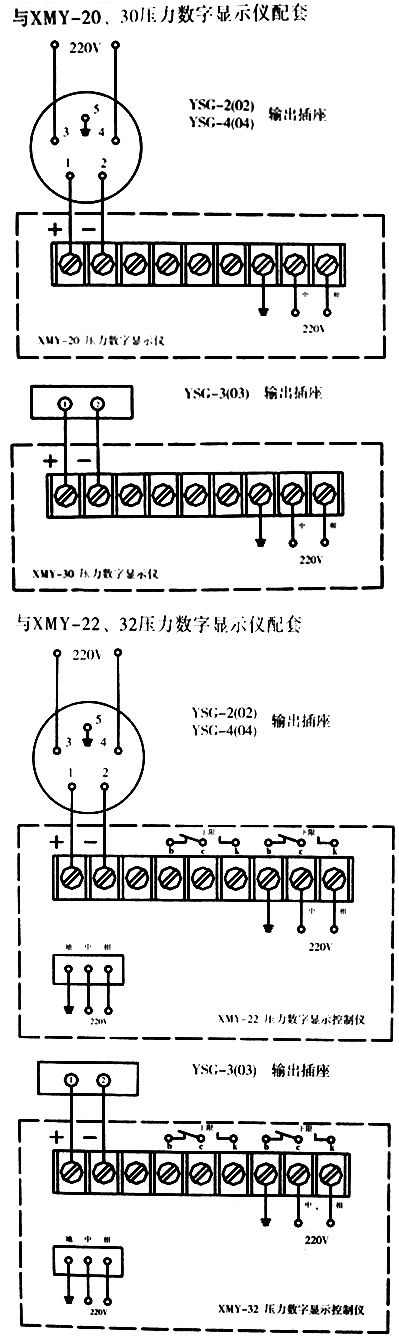

配套接線圖
