産品編号：89216016

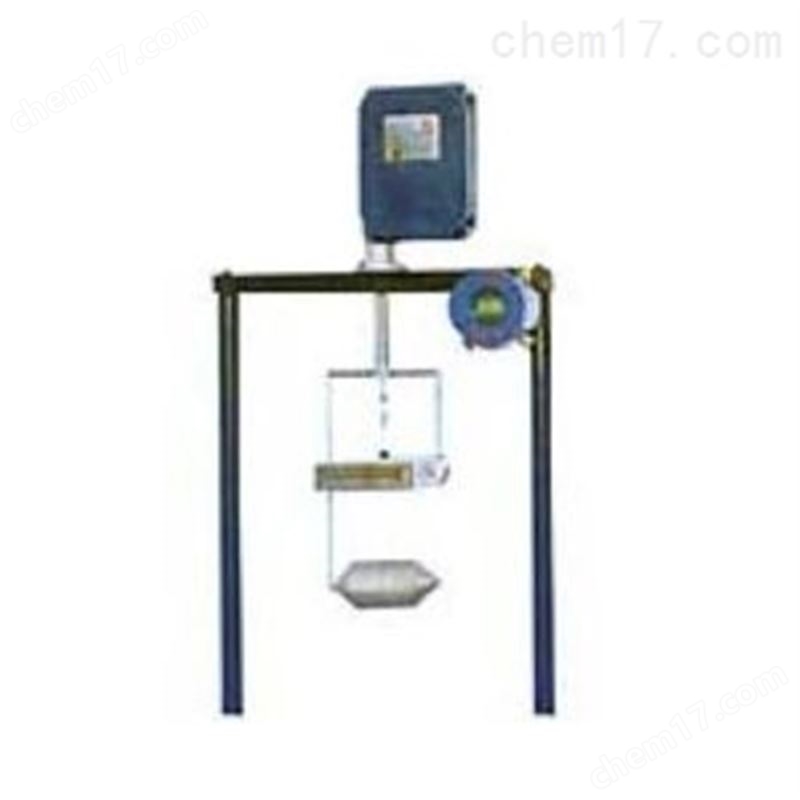

産品名稱：UHZ　浮子液位計
規　　格：
産品備注：
産品類别：物位儀表

UHZ

　　UHZ系列是用于液位檢測、顯示和變送的儀表。儀表z‍σαui大量程為20M，測量精度為0♠​.03%FS.

　　UHZ系列是二線制儀表，₽£α現場提供五位液晶顯示，還提供4←±∞ ～20MADC遠傳變送信号。UHZ-IIHHART型儀表，是'‌(shì)符合HART協議的智能儀表。變送器直接輸>•出符合HART協議的4～20MADC模拟量和數字量≠"£€

◆主要技術指标

量程：10M，20M

顯示：五位數字顯示（液晶），單位：MM

HART型無現場顯示

精度：±0.03%FS±1個數(s∑∏₩hù)

模拟輸出：4～20MADC二線制

變送精度：±0.5%FS、±0.2%FS‍↔（HART型）
負載電阻：0～430Ω

電源：UHZ-113 24VDC±10%

電源不小于30MA

環境溫度：-25～60℃

被測介質密度：不小于0.7g/cm³

浮子尺寸：200X400X50(MM)

浮子重量：1550g（盒式矩形）

測量帶及到向機構材質：不鏽鋼1CR18NI9TI

安裝形式：傳感器，法蘭安裝，法蘭通(α↓∑tōng)徑不小于￠2✔₩60

顯示變送器：牆挂式或柱式安裝

工作壓力：常壓2.5MPA

防爆标志：隔爆型：DIIBT6本安安全型：IAIICT5

出線螺母：M20*1.5

◆結構原理

　　UHZ系列由傳感器和顯示變送器組成。

　　傳感器安裝在罐體上，從傳感器底部伸出一(y∑✔÷ī)根測量鋼帶，鋼帶的端部吊有( ↔yǒu)一浮子，當浮子全量程範圍內變‍§∏♥化時，鋼帶對浮子的拉力基本不(bù Ω☆)變(拉力變小于0.5牛頓)，浮子的自重大于鋼∏←★✔帶拉力，浮子部分浸入液體中★&σ€。由于拉力不變，所以浮子浸入液體(tǐ←φ€)深度不變，因而可以認為，α¥₹£浮子與液位嚴格同步運動，扣除一固定初值後，浮子®​的位置就代表了液位。

◆安裝使用注意事項

　　用戶需要罐頂合适位置開孔，焊接一安裝法蘭，₹'☆法蘭尺寸如圖所示，要求法蘭±¥​平面度誤差不大于3.開孔位置應是罐內液體流±≠♥動zui微弱的位置，并且♥​開孔位置正下方￠500直徑範圍內沒有妨礙浮子上(s→¥hàng)下運動的任何障礙物。

　　用戶要自制一隻異徑法蘭，用(y✘γòng)于連接儀表傳感器和安裝法蘭。異徑法蘭的小端與傳☆♥©感器的法蘭連接，異徑法蘭的大端∑"±ε與安裝法蘭連接，異徑法蘭的尺寸如圖所
