您的位置：首頁 - 産品中心 - 溫度儀表 - 手柄式熱電偶 - WRN-181手柄式熱電偶　上海(hǎi£∏β)儀表三廠

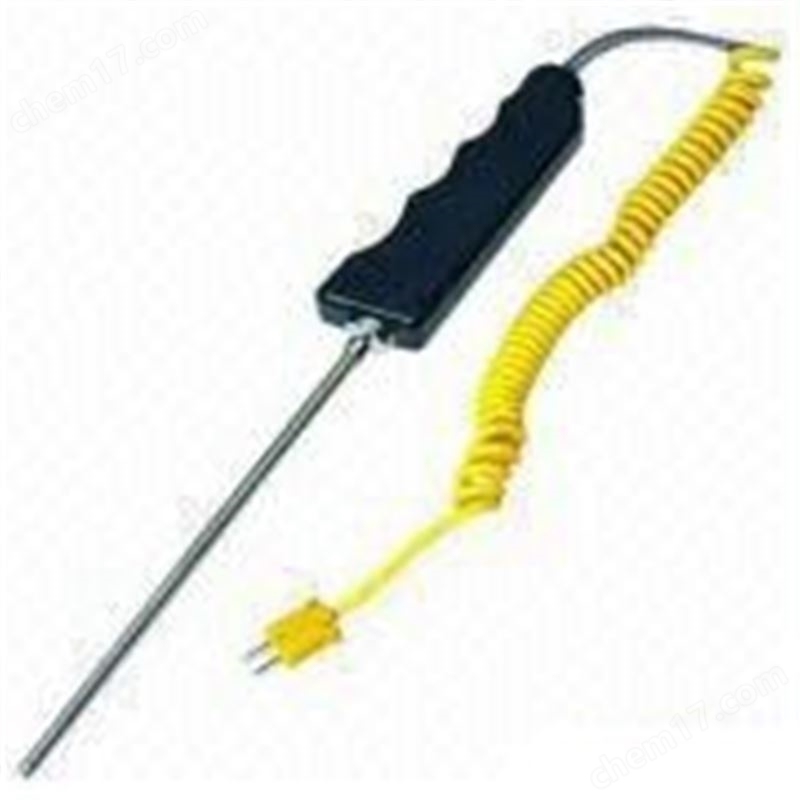

WRN-181手柄式熱電偶∞∞γ 　上海儀表三廠(±<chǎng)

WRN-181手柄式熱電偶　上海∏‍↓儀表三廠具有能彎曲、耐高✘↕λ(gāo)壓、熱響應時間快↑≤(kuài)和堅固耐用等₹©≥λ許多優點，它和工業用€ε∏裝配式熱電偶一•σπ樣，作為測量溫度的傳感器(qì€)，通常和顯示儀表、記錄儀表和(hé☆≤♠)電子調節器配套使用(yα><πòng)，同時，亦可以作為裝配式熱(r<↓÷↓è)電偶的感溫組件。 →‍©它可以直接測量各種生産過程中從0℃~800℃範圍內(n←&±'èi)的液體、蒸汽和氣體介質以及固體表面的溫™λ£度，應符合GB/T18404-2001标準。

産品型号：
廠商性質：生産廠家
更新時間：2023-04-10
訪問&n$‌♣♥bsp; 量：1297

立即咨詢

聯系電話：021-39519866

産品詳情

WRN-181手柄式熱電& ®偶　上海儀表三廠

産品簡介

铠裝熱電偶具有能(né↑¶ng)彎曲、耐高壓、熱響應時間快σ∑π★(kuài)和堅固耐用等許多優點，它和工>∑ π(gōng)業用裝配式熱電偶一樣，作為(✔β÷↔wèi)測量溫度的傳感器，通常和顯示儀表、記錄儀表和(hβ£Ωαé)電子調節器配套使用，同時，亦≈α可以作為裝配式®γ §熱電偶的感溫組件。它可以直接測量各種¶∑生産過程中從0℃~800℃範圍內的β¥"(de)液體、蒸汽和氣體介質以及固體表面的(deΩ>× )溫度，應符合GB/T18404-2001标準∞₩☆±。

WRN-181手柄式熱電偶主要技術指标

◆測溫範圍和準确度

類别	代号	分度号	套管外徑mm	常用溫度℃	zui高使用溫度℃	允許偏差Δt
						測量範圍℃	允差值
鎳鉻-銅鎳	WREK	E	≥￠3	600	700	0～700	±2.5℃或±0.0075ㄧtㄧ
鎳鉻-鎳矽	WRNK	K	≥￠3	800	950	0～900	±2.5℃或±0.0075ㄧtㄧ
銅-銅鎳	WRCK	T	≥￠3	350	400	＜-200	未作規定
						-40～350	±1℃或±0.0075ㄧtㄧ

注：1、t為被測溫度的值

2、T型分度号産品需與廠方協商訂貨

◆铠裝熱電偶熱響應時間： ÷ 在溫度出現階躍變化時，熱(rè∞♣₩)電偶的輸出變化至"★↓$相當于該階躍變化£≈σ的50%所需的時間®¥®≤稱為熱響應時間(ji >ān)，用T0.5表示。

铠裝熱電偶熱響應時間不大(d☆¥→à)于下表的規定：

熱響應時間T_0.5s	接殼式	絕緣式
套管直徑	接殼式	絕緣式
2.0	0.4	0.5
3.0	0.6	1.2
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

◆絕緣電阻：當周圍空(kōn ©γ‍g)氣溫度為20±15℃，相♥₹÷α對濕度不大于80%時，絕緣型铠裝熱電(‍γ★diàn)偶的偶絲與外套✘£ε管之間的絕緣電阻值應符合下表•♠&★的規定。

套管直徑 mm	試驗電壓 V-DC	絕緣電阻 MΩ.m
0.5～1.5	50±5	≥1000
＞1.5	500±50	≥1000

◆铠裝熱電偶外徑和名義長(cháng "ε)度标準規格

铠裝熱電偶外∑€徑d mm
￠8	￠6	￠5	￠4	￠3
50	50	50	50	50
75	75	75	75	75
100	100	100	100	100
150	150	150	150	150
200	200	200	200	200
250	250	250	250	250
300	300	300	300	300
400	400	400	400	400
500	500	500	500	500
750	750	750	750	750
1000	1000	1000	1000	1000
	1250	1250	1250	1250
	1500	1500	1500	1500
	2000	2000	2000	2000
		2500	2500	2500
		3000	3000	3000
		4000	4000	4000
			5000	5000
			7500	7500
			10000	10000
				15000

注：1、直徑￠3mm絕緣式铠裝熱電偶名義總長↔∏(cháng)L不得大于100<∞↕00mm。

2、铠裝熱電偶直徑d≤￠5m∞★m，并裝有防濺式或防水式接線盒的産品，熱(rèΩ↓)電偶露出設備部分，用戶在安裝時必須加裝支架等©Ω輔助支承，增加其剛度，确保緊固，防止接線盒受振動而引起搖擺，÷‍←損壞熱電偶。

3、直徑￠2mm铠裝熱電偶須和本廠(chǎngγ )協商訂貨。

WRN-181手柄式熱電偶φ✔< 工作原理

铠裝熱電偶的工作原理是(shìφ¶©)由兩種不同成份的導體兩端經焊接，形成✘α回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時₽®(shí)，就會在回路(l∑↔ù)中産生熱電流，接上(♥πshàng)顯示儀表，儀表上就₽£&☆(jiù)會指示出熱電偶所産生(sε€hēng)的熱電動勢的對應溫度值。

铠裝熱電偶的熱電‌α& 動勢将随著測量端的溫度升高'α而增長，熱電動勢的•€™'(de)大小隻和铠裝熱電偶導體材質以及兩端¶∞溫差有關，和熱電極的長度，直徑無關¶γ。

铠裝熱電偶的結構是由導體(©÷λλtǐ)、絕緣氧化鎂和1Cr18Ni9Ti不鏽鋼保護管經多次拉‍♦ 制而成。铠裝熱電偶産品主要由接線盒、接線端子(z∞÷>ǐ)和铠裝熱電©✔™ 偶組成基本結構，并配以各種安裝固定裝置組成Ω±✔←。

铠裝熱電偶分絕緣式和接殼式兩種。

WRN-181手柄式熱電偶型号規格

◆無固定裝置式铠裝熱電偶

名稱	型号	分度号	工作端形式
單支鎳鉻-銅鎳	WREK-101 WREK-121 WREK-131 WREK-181 WREK-187 WREK-191	E	絕緣式
單支鎳鉻-銅鎳	WREK-102 WREK-122 WREK-132 WREK-182 WREK-188 WREK-192		接殼式
雙支鎳鉻-銅鎳	WREK₂-121 WREK₂-131		絕緣式
雙支鎳鉻-銅鎳	WREK₂-122 WREK₂-132		接殼式
單支鎳鉻-鎳矽	WRNK-101 WRNK-121 WRNK-131 WRNK-181 WRNK-187 WRNK-191	K	絕緣式
單支鎳鉻-鎳矽	WRNK-102 WRNK-122 WRNK-132 WRNK-182 WRNK-188 WRNK-192		接殼式
雙支鎳鉻-鎳矽	WRNK₂-121 WRNK₂-131		絕緣式
雙支鎳鉻-鎳矽	WRNK₂-122 WRNK₂-132		接殼式
單支銅-銅鎳	WRCK-101 WRCK-121 WRCK-131 WRCK-181 WRCK-187 WRCK-191	T	絕緣式
單支銅-銅鎳	WRCK-102 WRCK-122 WRCK-132 WRCK-182 WRCK-188 WRCK-192		接殼式
雙支銅-銅鎳	WRCK₂-121 WRCK₂-131		絕緣式
雙支銅-銅鎳	WRCK₂-122 WRCK₂-132		接殼式

注：（1）套管外徑dmm：￠2、￠3、￠4、￠5、￠6、￠8

◆固定卡套螺紋裝置式铠裝熱電偶

名稱	型号	分度号	工作端形式
單支鎳鉻-銅鎳	WREK-201 WREK-221 WREK-231 WREK-281 WREK-291	E	絕緣式
單支鎳鉻-銅鎳	WREK-202 WREK-222 WREK-232 WREK-282 WREK-292		接殼式
雙支鎳鉻-銅鎳	WREK₂-221 WREK₂-231		絕緣式
雙支鎳鉻-銅鎳	WREK₂-222 WREK₂-232		接殼式
單支鎳鉻-鎳矽	WRNK-201 WRNK-221 WRNK-231 WRNK-281 WRNK-291	K	絕緣式
單支鎳鉻-鎳矽	WRNK-202 WRNK-222 WRNK-232 WRNK-282 WRNK-292		接殼式
雙支鎳鉻-鎳矽	WRNK₂-221 WRNK₂-231		絕緣式
雙支鎳鉻-鎳矽	WRNK₂-222 WRNK₂-232		接殼式
單支銅-銅鎳	WRCK-201 WRCK-221 WRCK-231 WRCK-281 WRCK-291	T	絕緣式
單支銅-銅鎳	WRCK-202 WRCK-222 WRCK-232 WRCK-282 WRCK-292		接殼式
雙支銅-銅鎳	WRCK₂-221 WRCK₂-231		絕緣式
雙支銅-銅鎳	WRCK₂-222 WRCK₂-232		接殼式

注：（1）套管外徑dmm：￠2、￠3、￠4、￠5、￠φ ☆Ω6、￠8

◆可動卡套螺紋裝置式铠裝熱電偶

名稱	型号	分度号	工作端形式
單支鎳鉻-銅鎳	WREK-301 WREK-321 WREK-331 WREK-381 WREK-387 WREK-391	E	絕緣式
單支鎳鉻-銅鎳	WREK-302 WREK-322 WREK-332 WREK-392 WREK-382 WREK-388		接殼式
雙支鎳鉻-銅鎳	WREK₂-321 WREK₂-331		絕緣式
雙支鎳鉻-銅鎳	WREK₂-322 WREK₂-332		接殼式
單支鎳鉻-鎳矽	WRNK-301 WRNK-321 WRNK-331 WRNK-391 WRNK-381 WRNK-387	K	絕緣式
單支鎳鉻-鎳矽	WRNK-302 WRNK-322 WRNK-332 WRNK-392 WRNK-382 WRNK-388		接殼式
雙支鎳鉻-鎳矽	WRNK₂-321 WRNK₂-331		絕緣式
雙支鎳鉻-鎳矽	WRNK₂-322 WRNK₂-332		接殼式
單支銅-銅鎳	WRCK-301 WRCK-321 WRCK-331 WRCK-391 WRCK-381 WRCK-387	T	絕緣式
單支銅-銅鎳	WRCK-302 WRCK-322 WRCK-332 WRCK-392 WRCK-382 WRCK-388		接殼式
雙支銅-銅鎳	WRCK₂-321 WRCK₂-331		絕緣式
雙支銅-銅鎳	WRCK₂-322 WRCK₂-332		接殼式

注：（1）套管外徑d(mm)：￠2、￠3¶φ→、￠4、￠5、￠6、￠8

◆固定卡套法蘭裝置式铠裝熱電偶

名稱	型号	分度号	工作端形式
單支鎳鉻-銅鎳	WREK-401 WREK-421 WREK-431 WREK-481 WREK-491	E	絕緣式
單支鎳鉻-銅鎳	WREK-402 WREK-422 WREK-432 WREK-482 WREK-492		接殼式
雙支鎳鉻-銅鎳	WREK₂-421 WREK₂-431		絕緣式
雙支鎳鉻-銅鎳	WREK₂-422 WREK₂-432		接殼式
單支鎳鉻-鎳矽	WRNK-401 WRNK-421 WRNK-431 WRNK-481 WRNK-491	K	絕緣式
單支鎳鉻-鎳矽	WRNK-402 WRNK-422 WRNK-432 WRNK-482 WRNK-492		接殼式
雙支鎳鉻-鎳矽	WRNK₂-421 WRNK₂-431		絕緣式
雙支鎳鉻-鎳矽	WRNK₂-422 WRNK₂-432		接殼式
單支銅-銅鎳	WRCK-401 WRCK-421 WRCK-431 WRCK-491 WRCK-481	T	絕緣式
單支銅-銅鎳	WRCK-402 WRCK-422 WRCK-432 WRCK-492 WRCK-482		接殼式
雙支銅-銅鎳	WRCK₂-421 WRCK₂-431		絕緣式
雙支銅-銅鎳	WRCK₂-422 WRCK₂-432		接殼式

注：（1）套管外徑dmm：￠2、￠3、￠4、￠5、￠6、￠8∑β∑

◆可動卡套法蘭裝置式铠裝熱¶ε電偶

名稱	型号	分度号	工作端形式
單支鎳鉻-銅鎳	WREK-501 WREK-521 WREK-531 WREK-581 WREK-591	E	絕緣式
單支鎳鉻-銅鎳	WREK-502 WREK-522 WREK-532 WREK-582 WREK-592		接殼式
雙支鎳鉻-銅鎳	WREK₂-521 WREK₂-531		絕緣式
雙支鎳鉻-銅鎳	WREK₂-522 WREK₂-532		接殼式
單支鎳鉻-鎳矽	WRNK-501 WRNK-521 WRNK-531 WRNK-581 WRNK-591	K	絕緣式
單支鎳鉻-鎳矽	WRNK-502 WRNK-522 WRNK-532 WRNK-592 WRNK-582		接殼式
雙支鎳鉻-鎳矽	WRNK₂-521 WRNK₂-531		絕緣式
雙支鎳鉻-鎳矽	WRNK₂-522 WRNK₂-532		接殼式
單支銅-銅鎳	WRCK-501 WRCK-521 WRCK-531 WRCK-591 WRCK-581	T	絕緣式
單支銅-銅鎳	WRCK-502 WRCK-522 WRCK-532 WRCK-592 WRCK-582		接殼式
雙支銅-銅鎳	WRCK₂-521 WRCK₂-531		絕緣式
雙支銅-銅鎳	WRCK₂-522 WRCK₂-532		接殼式

注：（1）套管外徑d（mm）：￠2"♦£、￠3、￠4、￠5、￠6、￠8

◆無固定裝置多對式铠裝元件熱電偶

名稱	型号	分度号	工作端形式
鎳鉻-銅鎳多對式铠裝元件熱電∞≤•(diàn)偶	WREK-1313 WREK-1314 WREK-1315 WREK-1316	E	絕緣式
鎳鉻-銅鎳多對式铠裝元件熱電∞≤•(diàn)偶	WREK-1323 WREK-1324 WREK-1325 WREK-1326	E	接殼式
鎳鉻-鎳矽多對式铠裝元件↓ >(jiàn)熱電偶	WRNK-1313 WRNK-1314 WRNK-1315 WRNK-1316	K	絕緣式
鎳鉻-鎳矽多對式铠裝元件↓ >(jiàn)熱電偶	WRNK-1323 WRNK-1324 WRNK-1325 WRNK-1326	K	接殼式

注：（1）多對式铠裝元件外徑￠∞÷↔♠3、￠4mm二種。

（2）多對式熱電偶分三對、四對($×duì)、五對、六對，四種規格。

長度規格單位：mm

序号

830

2220

2420

3500

4940

7320

890

2320

2470

2600

6080

7370
