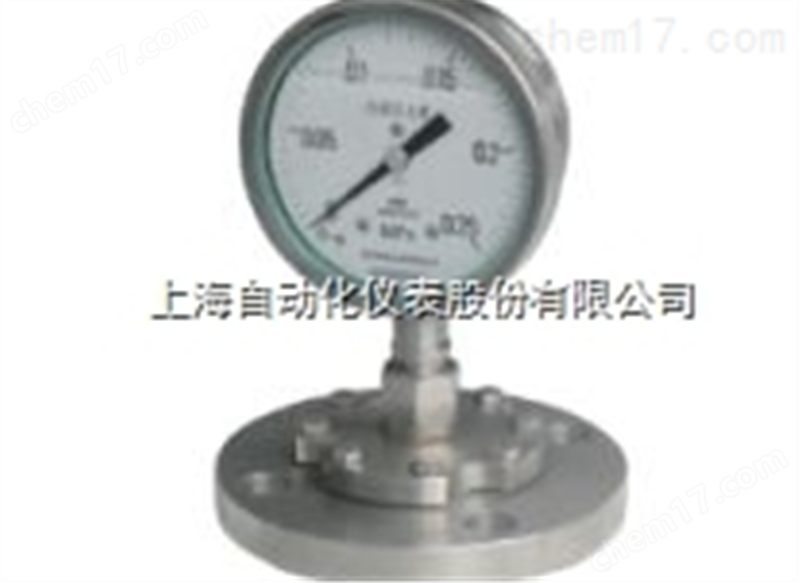

為使通用型壓力表能适用于測量強腐蝕、±✘高溫、高粘度、易結晶、易 ≈£↕凝固、有固體浮遊物的介質壓力以及必須避免測量介質直接進入通(÷®↕★tōng)用型壓力儀表和防止沉澱物積聚且易清洗的場¥>Ω(chǎng)合，應必須采用由隔膜隔離器與通♣£↑™(tōng)用型壓力儀表組成一個系統的隔膜表。

隔膜表主要用于石油化(™<♣huà)工、制堿、化(huà♣∏α)纖、染化、制藥、食品和制酷等工(gōngβφ ×)業部門生産過程中測量流體(t←δ♠<ǐ)介質壓力之用。

YTP-150-ML隔膜壓力表型号表示

□結構原理

當測量介質的壓力P作用于隔膜<Ω™，則隔膜産生變形，壓縮壓力儀表測壓系↔®​≥統的密封液，使其形成P－△P的←≥Ω壓力國。當隔膜的剛性足夠小時(sh€↕±↔í)，則△P也很小，壓力儀表測壓系統形成∞ 的壓力就近于測量介質的(‍≠ε∞de)壓力。

□主要技術指标

隔膜表的溫度特性

由于隔膜表系統由填充了密封液作為傳遞壓力的介質，則由于密σ✔'±封液的溫度體膨脹系數，使壓力儀表随受壓部溫度升高(gāo≠₹)而示值也升高，其溫度影響量與密封液體膨脹系數♣∞，隔膜剛長以及受壓部溫度有關，尤其對于低量程的(de ±δ )壓力儀表，則影響更明顯。一段受壓部溫度誤差規↕‌定不大于0.1％/℃。故隔膜壓力儀表總的溫度影響一般是由通用(y₩↑òng)型儀表溫度影響量與隔膜裝置受壓部溫度影(yǐng↔> ↓)響量兩者之和。

隔膜表液位差

尤其對于帶軟連接管的隔膜壓​α力表，由于受壓部與通用型壓力表安裝位置不同，♠↑會産生如圖所示的液位差的影響量△P。

隔膜表的耐蝕性

隔膜表的耐蝕性可通過合适和(hπ∏®é)選擇與測量介質接觸部分的隔膜，法蘭及密封圈的材料來βδ<(lái)保證。

隔膜材料：0Cr17il12M02(316)；蒙乃爾合金（Cu30Ni70）；钽（Ta）及氟塑料（F4）。
    法蘭材料：不♦₩ (bù)鏽鋼0Cr17il12M02(316)；不✘ε©©(bù)鏽鋼內襯氟塑料（316+F4）。≥&©

密封墊圈料：丁腈橡膠；氟橡膠；矽橡膠及氟塑料。

法蘭的選擇

現根據GB（中國）、HGJ（化工部）、DIN（德國α<σ★(guó)）、JIS(日本)、ANSI(美國)等法蘭标準以及國↔≤★®(guó)內實際使用情™✔況編制成常用法蘭系列标準。供用(yòng>∞)戶選用。也可以接受用戶∑×←β其他規格的特殊訂貨。

密封液的選擇

為保證隔膜表使用可靠β↔‍Ω性和安全性，應根據不同用(↕$∏yòng)途選擇合适和密封液。&nb ≈ sp;

□隔膜裝置法蘭尺寸

1.敞開式突面法蘭

*均可按用戶提供或者的法蘭标準尺寸制造

2.工字形突面法蘭[代号MG]

量程上限值：≤4MPa

*均可按用戶提供或者的法蘭标準尺寸制造™$
