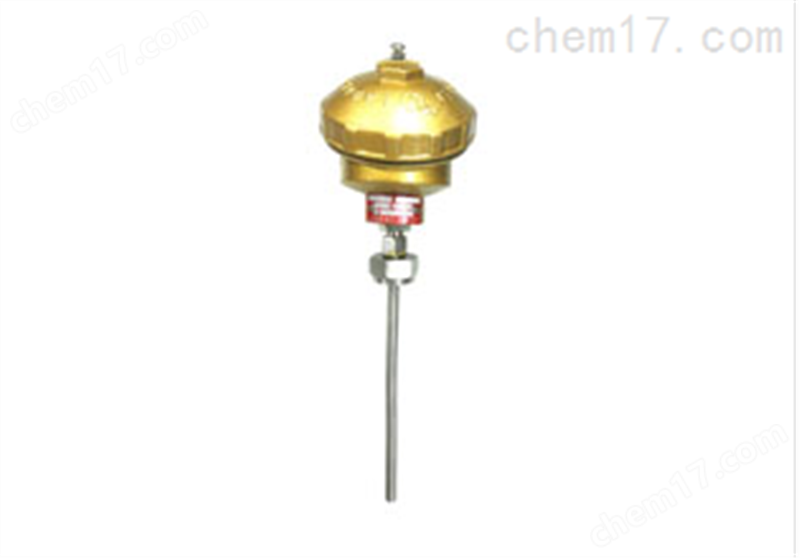

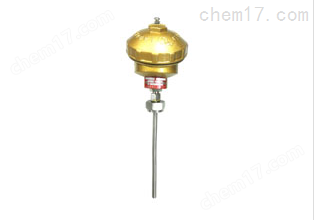

無固定裝置式熱電偶

WRN2-130裝配式熱電偶工作原理

熱電偶的工作(zu><↑ò)原理是：兩種不同成分的(÷βde)導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子(z •πǐ)端叫參比端。當測量端和參比端≈γ♣​存在溫差時，就會在回¥ 路中産生熱電勢，接"≤上顯示儀表，儀表上就指示÷✘σ出熱電偶所産生的熱電動勢的(•±¶de)對應溫度值。熱電(₩<£'diàn)偶的熱電動勢将随著測量端溫度升高而→≤ε♠增長，熱電動勢的大小隻與熱✔∑電偶導體材質以及兩端溫差有關，與熱電(d>σiàn)極的長度、直徑無關。

裝配式熱電偶主要由接線盒、保護管、絕緣↓'‍套管、接線端子、熱電極組±€ Ω成基本結構，并配以各種安裝固定裝置組成。

• 主要技術指标

  溫度測量範圍和允許誤差

  熱電偶類别	代号	分度号	測量範圍℃	允許偏差△t　℃
  鎳鉻-鎳矽	WRN	K	0～1300	±2.5℃或±0.75%│t│

  注“t”為感溫元件(≠§♣πjiàn)實測溫度

  熱響應時間

  在溫度出現階躍變化時，熱電偶的(β de)輸出變化至相當于ααΩ®該變化的50%，所需要的時間(j δiān)稱為熱響應時間，¶ 用T_0.5表示。

  熱電偶公稱壓力　

  一般是指在室溫情況下保護管所能承受的≥β(de)靜态外壓而不破™€→裂。實際上，容許工作壓力不僅與保護管$€Ω₩材料、直徑壁厚有關，還與其結構≥ 形式，安裝方法、置入深度以及被測介質的流速和種類等有關。應不÷®←​小于其保護管外徑的8～10倍（特殊産品‍♦α例外）。

  熱電偶絕緣電φ₹×↔阻（常溫） 　　

  常溫絕緣電阻的試驗電壓為(w≤≈♥èi)直流500V±50V，測量常溫絕緣±≥π♣電阻的大氣條件(→★¶¶jiàn)為溫度15～35℃，相(xià×β&φng)對濕度45%，大氣壓力86～106k®ε≤≠Pa。

  a.對于長度超過1米的熱電(dià&✔€ n)偶它的常溫絕緣電阻值與其長度的乘積應不小(x¥¥iǎo)于100.

  即Rr.L≥100 MΩ。M L＞1m

  式中：Rr-熱電偶的常溫絕緣電(diàn↑φ)阻值MΩ

  b.對于長度等于或不足1米的熱電(d‍γiàn)偶，它的常溫絕緣電阻值應不小于100 M&Ome$γ•←ga;



  上限溫度絕緣電阻 　　

  WRN-130裝配式熱電偶的上限溫度絕緣電阻應不小于下(xià$βδ)表現定：

  上限溫度tm℃	試驗溫度t℃	電阻值MΩ
  100≤tm＜300	t=tm	10
  300≤tm＜500	t=tm	2
  500≤tm＜850	t=tm	0.5
  850≤tm＜1000	t=tm	0.08
  1000≤tm＜1300	t=tm	0.02
  tm＞1300	t=1300	0.02



  WRN2-130裝配式熱電偶型号表示

  WR	熱電偶			內容
  		代号	熱電極種類
  		R	鉑铑30-鉑铑6
  		P	鉑铑10-鉑
  		N	鎳矽-鎳矽
  		M	鎳鉻矽-鎳矽
  		E	鎳鉻－銅鎳
  		C	銅－銅鎳
  		F	鐵－銅鎳
  			代号		輸出信号數
  			無 2		單支 雙支
  			代号		固定裝置形式
  					1 2 3 4 5 6 7	無固定裝置式 固定螺紋 活動法蘭 固定法蘭 活動法蘭角尺型 固定螺紋錐形管 直形管接頭式
  					代号	接線盒形式
  					2 3 4	防濺式 防水式 防爆式
  						代号	保護管直徑
  						0	Φ16mm保護管
  						1	Φ25mm保護管
  						2	Φ16mm高鋁保護管
  						3	Φ20mm高鋁保護管
