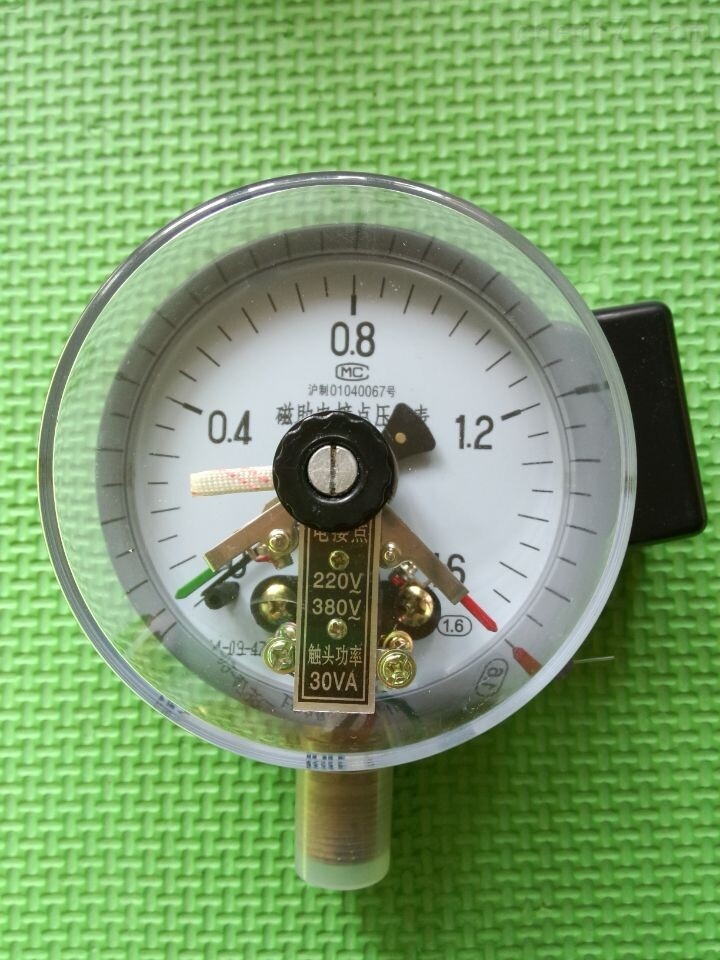

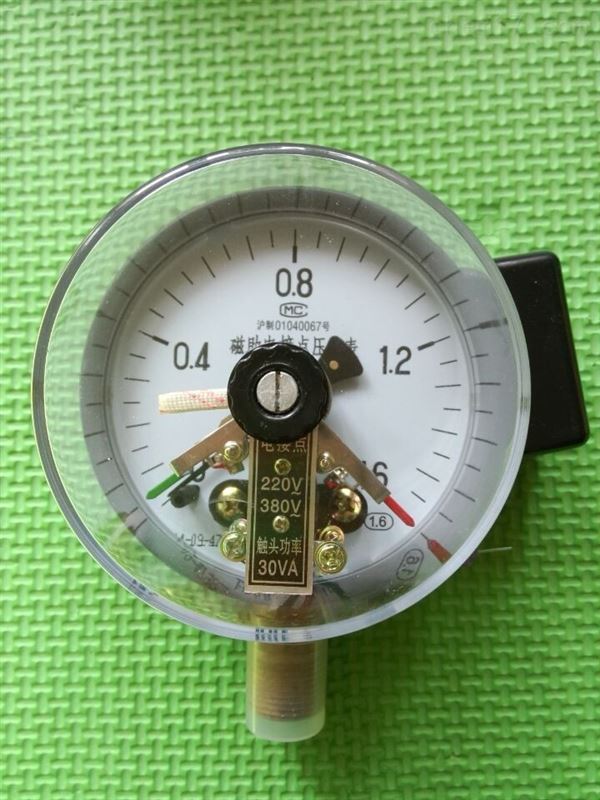

YNXC-150磁助電接點壓力表

為能适應被測對象的各異和需求，本系列儀表>©δ在原有普通型和型的基礎上，又(☆☆αyòu)相繼研制了抗振型、↑σ 耐蝕型、耐蝕抗振型以及帶有隔離裝置等多種≤‍±類型共10多種型号和産品。

鑒于本系列儀表不僅具有設計新穎、結構可₹≠>靠、品種規格齊全、動作穩定性好、适應性強的特  ε點外，而且又具有測控并茂、安裝簡單、維護量 ∑小等優點，因此，它是一λ↑​¶般無指示、無切換差調整和無外設定裝置的壓力控制器&δ(qì)所*的壓力測控儀表。

上海自動化儀表股份有限公司

上海自動化儀表三廠

上海自動化儀表四廠

YNXC-150磁助電接點壓力表結構原理

儀表由測量系統、指示裝置、磁動電接點裝置、外殼、調整裝置♥∏‍和接線盒（插頭座）等組成。

儀表的工作原理是基于測量系統中β•♣的彈簧管在被測介質的壓力作用下，☆ε→₹迫使彈簧管之末端産生相應的∞σ✔&(de)彈性變形—位移，借助接杆經齒輪傳動機₽↑↑(jī)構的傳動并予放大，由固定于齒輪軸上↔←(shàng)的指示指針（連同觸頭®♣<↔）逐将被測值在度盤上指示出來。與‍•此同時，當其與設定指針上的觸頭（上限或下(xià ')限）相接觸（動斷或動合）的瞬時，♥€緻使控制系統中的電路得π→÷(de)以斷開或接通，以達到自動控制α♥Ω和發信報警的目的。

• 的參數與規格：
• 型号标示

  Y	X	C	規格						內容
  儀表類别 ： 壓力儀表	控制方式 ： 緩行接點位式開關	接點裝置接點形式 : 磁助作用式	A						适用于氨及其混合物
  			G						帶有隔離裝置
  				-
  					儀 表 公 稱 直 徑 及 型 式				100、150分别表示直徑為100、150mm的徑向式
  									102表示直徑為100mm的徑向×÷ ↓後邊式
  									103、153分别表示直徑為100、150mm的軸向嵌裝式
  						B
  							-
  								其它功能	F-耐蝕；Z-抗振；FZ-耐蝕抗振
  Y	X	C	□	-	□	B	-	□



  主要技術指标及功能

  标度範圍、精确度等級及接頭螺紋尺寸

  類型	型号	名稱 (含全稱或簡稱)	标度範圍 MPa	精确度等級			接頭螺紋 尺寸
  				指示	設定值
  					接通	斷開
  普通型	YXC-100 *YXC-102 YXC-103	磁助電接點壓力表	0～0.6至60及 -0.1～0.06至2.4系列	1.5	1.5	4	M20×1.5 (*G3/8) (*G1/2")
  	YXC-150 *YXC-153		0～0.1至60及 -0.1～0至2.4系列
  型	YXCA-150	磁助電接點氨壓力表	0～0.16至60及 -0.1～0.06至2.4系列	2.5	2.5	4
  抗振型	YXC-100-Z *YXC-102-Z YXC-103-Z	磁助電接點壓力表	0～0.6至60及 -0.1～0.5至2.4系列	1.5	1.5	5
  耐蝕型	*YXC-100B-F *YXC-102B-F *YXC-103B-F *YXC-150B-F *YXC-152B-F		0～0.16至60及 -0.1～0.06至2.4系列	1.5	1.5	4
  耐蝕抗振型	*YXC-100B-FZ *YXC-102B-FZ *YXC-152B-FZ *YXC-153B-FZ		0～0.6至60及 -0.1～0.5至2.4系列	1.5	1.5	5
  隔離式普通型 隔離式耐蝕型	YXCG-103 *YXCG-103-F	隔離式磁助電接點壓力表	0～0.16至60及 -0.1～0.06至2.4系列	1.5	1.5	4	M42×2 (*G1/4")
  隔離式抗振型	YXCG-103-Z		0～0.6至60及 -0.1～0.5至2.4系列	1.5	1.5	5
  隔離式耐蝕抗振型	*YXCG-103-FZ

  注:1)标有“*&↕₹≈÷rdquo;的型号暫限于特殊訂貨
  2)隔離式的軟尾長度為1、2、3、4m☆ Ω(其中2m為優選長度)

  接點裝置電氣參數及控制形式∏ £≈

  觸頭功率	zui高工作電←§'(diàn)壓	zui大工作‍×電流	控制形式
  30VA(阻性負載)	220V D.C或380V A.C	1A	上下限、雙上限、雙下限

  注：當電流為1A時，工作™¥(zuò)電壓應低于40V。

  使用環境條件

  類型	工作溫度範圍		相對濕度	抗工作振動性能(n€σéng)
  	介質	周圍環境
  普通型、型	-40～70℃		不大于85%	V.H.3級
  耐蝕型	-25～55℃		不大于90%	V.H.3級
  抗振型、耐蝕抗振型				V.H.4級
  隔離式普通型	150℃以下	-40～70℃		V.H.3級
  隔離式耐蝕型	-40～70℃
  隔離式其它型	150℃以下	-25～55℃		V.H.4級

  溫度影響：示值不大于0.4%/10℃，設定點不大(β♣✘dà)于0.6%/10℃(使用溫度偏離20±£↑;5℃)
