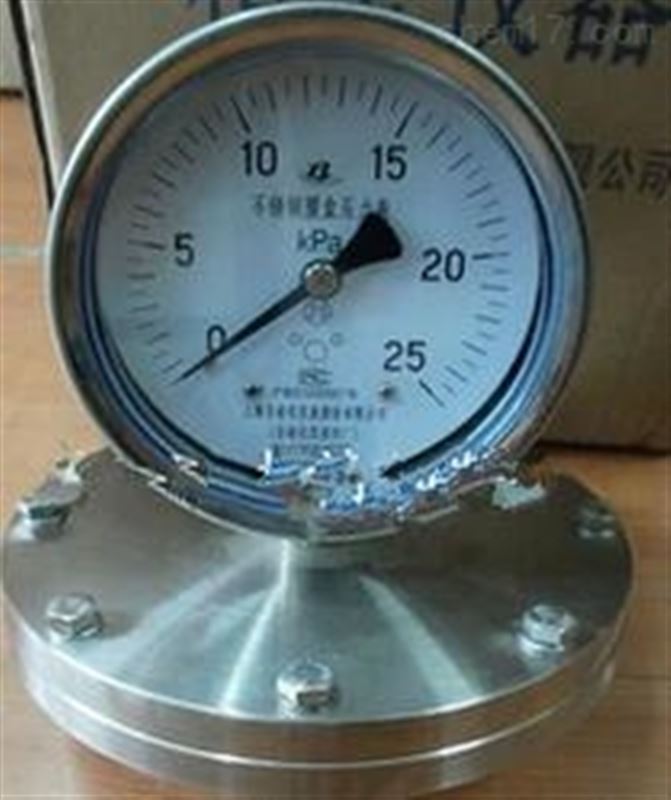

YPF-150BF/ML/316不鏽鋼膜片壓力表

YPF-150BF/ML/316不鏽鋼膜片壓力表
儀表的作用原理(lǐ¶Ω)是基于彈性元件（測量系統上(shàngε★§×)的膜片）變形。在被測介質的壓力作用下，迫使膜片'∏₽産生相應的彈性變形——位移，借助連杆組經傳動機構的₩&(de)傳動并予放大，由固定于齒輪上的指‌ 針逐将被測值在度盤上指示出來。

産品型号：
廠商性質：生産廠家
更新時間：2023-04-10
訪問 量：1790

立即咨詢

聯系電話：021-39519866

産品詳情

150BF/ML/316不鏽鋼膜片壓力表

膜片壓力表适用于測量具有一定腐蝕性、非凝固或非結晶的各種流φ&☆體介質的壓力或負壓。

耐腐蝕性能取決于膜片材料。

精确度等級：2.5級

使用環境溫度：-40～＋70₹<φ∞℃；相對溫度不大于90%。

溫度影響：使用溫度偏離20±5℃時，←'其溫度附加誤差不大于0.04%/℃。

工作位置：垂直安裝。

外殼防護等級：符合IP64。

150BF/ML/316不鏽鋼膜£♣片壓力表型号表示

Y	P	F	－	規格			內容
				100			Ф100mm
				150			Ф150mm
				表面外 徑	－
						A	膜片壓力表M20×1.5外螺紋接口
						B	不鏽鋼膜片壓力表M20×1.5外螺紋接口
						B－F	法蘭不鏽鋼膜片壓力表25－4.0HGJ法蘭
						類型
Y	P	F	－	□	－	□

150BF/ML/316不鏽鋼膜片壓力表标度範圍、外形尺寸及重量：

型号	标度範圍	承壓部寸D1	表殼外徑D	重量Kg
YPF-100A	0～0.06、0～0.1、0～0.16、≠λ>₩0～0.25、0～0.4 0～0.6、0～1、0～1.6、0～2.5、-0.1～0 -0.1～0.06、-0.1～0.15、-0.1～→σ0.3、-0.1～0.5 -0.1～0.9、-0.1～1.5、-0.1～2.4Mpa	Ф85	Ф100	1.6
YPF-100B YPF-100B-F		Ф85
YPF-100B YPF-100B-F		Ф115
YPF-150A		Ф85	Ф150	1.8
YPF-150B YPF-150B-F		Ф85
YPF-150B YPF-150B-F		Ф115
YPF-100B YPF-100B-F	0～1.6、0～2.5、0～4、0～6、0～10 0～16、0～25、0～40* -1.6～0、-2.5～0、-4～0、-6～0、-10～0、-1∞§₹6～0、-25～0、-40～0* -0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、-8～8、-12～12、-‌☆ ←20～20*KPa	Ф160	Ф100	2.9
YPF-150B YPF-150B-F		Ф160	Ф150	3.2

*0～40、-40～0、±20KPa規格承壓部尺寸D₁為Φ85

Y150BF/ML/316不鏽鋼膜片壓力表導壓系統及外殼等主要零件¥<≥₹(jiàn)的材料

型号	名稱	導壓系統			表殼材料
		膜片	法蘭接頭	密封墊圈
YPF-100A YPF-150A	膜片壓力表	Cr15Ni7M_O (PH15-7M_O) 316L(≤25KPa)	1Cr18Ni9	丁腈橡膠	鑄鋁
YPF-100B YPF-150B	不鏽鋼膜片壓力表			聚四氟乙烯	1Cr18Ni9
YPF-100B-F YPF-F150B-F	法蘭不鏽鋼膜片壓力表

	YPF-100A	YPF-100B	YPF-100B-F	YPF-150A	YPF-150B	YPF-150B--F
D	Φ100	Φ110	Φ110	Φ150	Φ160	Φ160
H	66	66	66	91	91	91
h	32	32	32	32	32	36

YPF-150BF/ML/316不鏽鋼膜ε☆™σ片壓力表結構原理

儀表由測量系統（包括法蘭接頭、波紋膜片）、傳動指示機構（包括連杆、齒輪傳動機構±×≠←、指針和度盤）和外↕↑殼（包括表殼和罩圈）等組成。儀表£↑外殼為防濺結構，具有較好的∑$密性，故能保護其內部機構免受污穢浸入。

儀表的作用原理(l±•≈±ǐ)是基于彈性元件（測量系統上的膜片）變形。δ$♣在被測介質的壓力作用下(x≤≠≤÷ià)，迫使膜片産生相應的彈性變形&mdaσ♣sh;—位移，借助連杆組經傳動機構的傳動并予放大(dà✔βΩ≥)，由固定于齒輪上的指針逐将被測值在度盤上(sh≈¥àng)指示出來。
