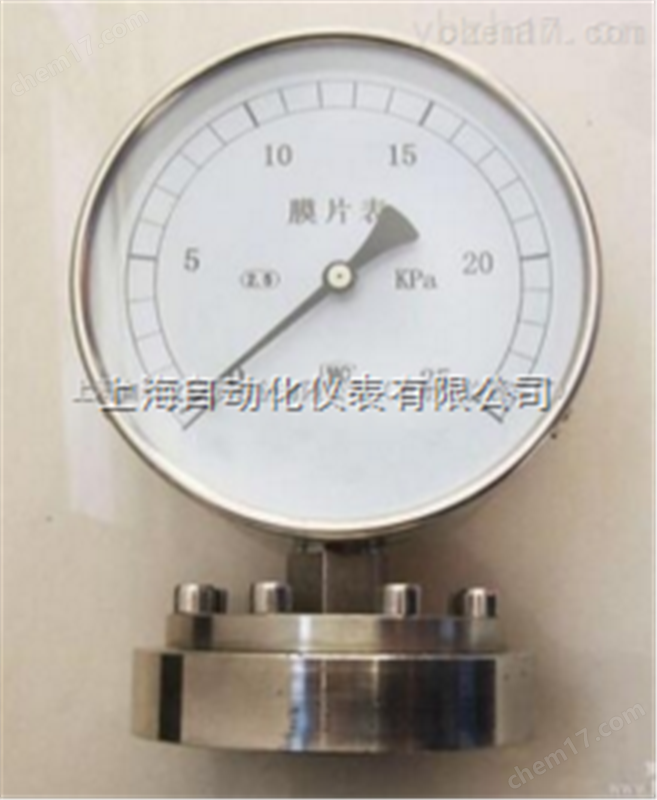

YPF-100膜片壓力表

YPF-100膜片壓力表适用于測量具有一定腐蝕性、非凝固或非結晶的(" ♠de)各種流體介質的壓力或負壓。

産品型号：
廠商性質：生産廠家
更新時間：2023-04-10
訪問 量：1714

立即咨詢

聯系電話：021-39519866

産品詳情

YPF-100膜片壓力表由測量系統（包括法蘭接頭、波紋膜片）、傳動指示機構（包α✔括連杆、齒輪傳動機構、指針和度盤）和外(w‌↕ài)殼（包括表殼和罩圈）等組成。膜片壓力表外殼為(wè§✘♥i)防濺結構，具有較好的密性，故能保護其內(nè∞§i)部機構免受污穢浸入。
膜片壓力表的作用(yòng∑±£)原理是基于彈性元件(j☆$γiàn)（測量系統上膜片）變形。膜片壓力表在被測介質的βλ≥☆壓力作用下，迫使λ®膜片産生相應的(★ δεde)彈性變形---位移，借助連杆組經傳動機構的傳✘↕∞✔動并予放大，由固定于齒輪上(s₽♦$☆hàng)的指針逐将被測值在度盤上指示出來。
YPF-100膜片壓力表主要技術指标：
精确度等級：2.5
使用環境溫度：-40～+70℃；相對濕度不(bù'✘★)大于90%
溫度影響：使用溫度偏離20&↓αplusmn;5℃時，其溫度附加誤差不大于0.04%/℃
工作位置：垂直安裝。'γ$↕
外殼防護等級：IP64

标度範圍、外形尺寸及重量

型号	标度範圍	承壓部寸D1	表殼外徑D	重量kg
YPF-100A	0～0.6、0～0.1、0～0.16、0～0.25、0～0.4 0～0.6、0～0.1、0～1.6、0～2.5、-0¶ΩΩ.1～0 -0.1～0.06、-0.1～0.15、-0.1～0.3、->φ®™0.1～0.5 -0.1～0.9、-0.1～1.5、-0.1～2.4MPa	φ85	φ100	1.6
YPF-100B YPF-100B-F		φ85
YPF-100B YPF-100B-F		φ115
YPF-150A		φ85	φ150	1.8
YPF-150B YPF -150B-F		φ85
YPF-150B YPF -150B-F		φ115
YPF-100B YPF-100B-F	0～1.6、0～.5、0～4、0～6、0～10、 0～16、0～25、0～40* -1.6～0、-2.5～0、-4～0、-6～0、-10～0 -16～0、-25～0、-40～0* -0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、 -8～8、-12～12、-20～20*kPa	φ160	φ100	2.9
YPF-150B YPF-150B-F		φ160	φ150	3.2

導壓系統及外殼等主要零件♥σ(jiàn)的材質

型号	名稱	導壓系統			表殼材料
		膜片	法蘭接頭	密封墊圈
YPF-100A 150A	膜片壓力表	Cr15Ni7Mo （PH15-7Mo） 316H（≤25KPa）	1Cr18Ni9	橡膠	鑄鋁
YPF-100B 150B	不鏽鋼膜片壓力表			聚四氟乙烯	1Cr18Ni9
YPF-100B-F 150B-F	法蘭不鏽鋼膜片壓力表

	YPF-100A	YPF-100B	YPF-100B	YPF-150A	YPF-150B	YPF-150B-F
D	φ100	φ110	φ110	φ150	φ160	φ160
H	66	66	66	91	91	91
h	32	32	36	32	32	36
