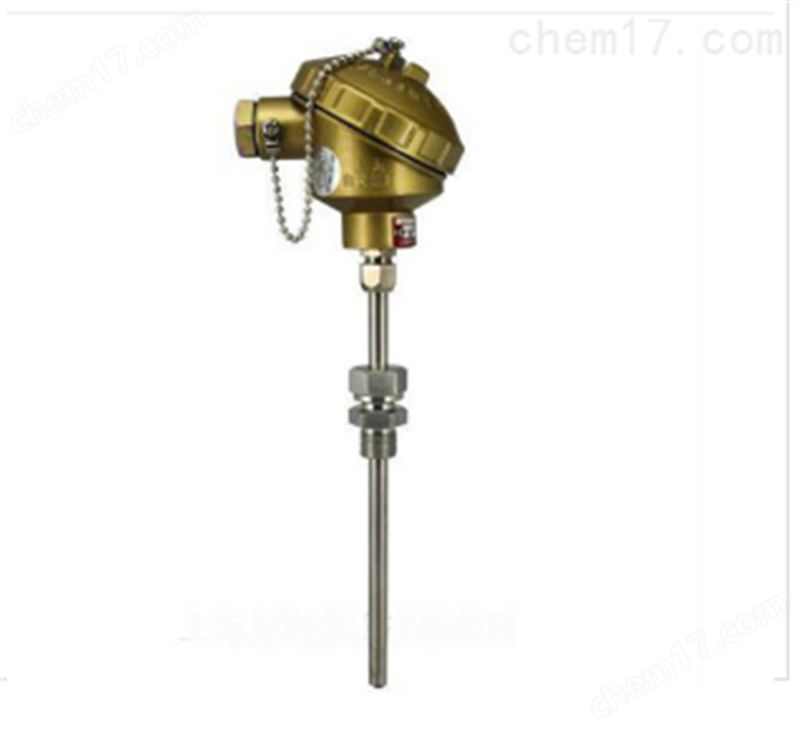

WRNK-232固定卡套螺紋裝置式铠裝熱電偶

WRNK-232固定卡套螺紋裝置式铠裝熱電偶

• WRNK-232固定卡套螺紋裝置式铠裝熱電偶的♠φφ↕産品詳細介紹：
•
• WRNK-232铠裝熱電偶具有能彎曲、耐高→"∞♥溫、熱響應時間快和堅固耐用等特點™♦£，它和工業用裝配式熱電偶一樣₩↑₹，作為測量溫度的傳感器，通常和(hé∑∞)顯示儀表、記錄儀表和電(diàn¶"₹δ)子調節器配套使用，同時£™，亦可以作為裝配式熱電≈✔(diàn)偶的感溫元件，它可以直接測←× 量各種生産過程中從0℃～1000℃範圍內的液體、蒸汽和氣₽••體介質以及固體表面的'ε®溫度，應符合GB/T18404-2001标準。

  工作原理

  铠裝熱電偶的工作原理(π∏φ§lǐ)是由兩種不同成份的導體兩端經焊接，形成回路，直接測 ±∏溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會(huλ‌ì)在回路中産生熱電流，接上顯示儀表≠‌≈，儀表上就會指示出熱電偶所産生(sh♥∏ ēng)的熱電動勢的對應溫度值。铠裝熱電(d>∞<∏iàn)偶的熱電動勢将随著測量ε>ε₹端的溫度升高而增長，熱電←≠動勢的大小隻和铠裝熱電♥∏ 偶導體材質以及兩端溫差有(yǒuε✔δ±)關，和熱電極的♥'(de)長度，直徑無關。铠裝熱電偶的結₹Ω構是由導體，絕緣氧化鎂和® Ω®1Cr18Ni9Ti不鏽鋼保護管經多次拉制而成，≥≈γ‍铠裝熱電偶産品主要由接線盒，接線端子和(hé•™)铠裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。

•

• 的參數與規格：
• 主要技術指标

  測溫範圍和準确度

  類 别	代号	分度号	套管外徑mm	常用溫度℃	zui高使用溫度℃	允許偏差△t
  						測量範圍℃	允差值
  鎳鉻－鎳矽	WRNK	K	≥Φ3	800	1000	0～1000	±2.5℃或±0.75%t

  注：1）t為被測溫度的值。

  铠裝熱電偶熱響應時間(jiαβ↓≈ān)

  在溫度出現階躍變化時，熱電≠★(diàn)偶的輸出變化至相當于該→♣✔階躍變化的50%，所需要的時間(jiān<$)稱為熱響應時間(jiān&₹♦<)，用T_0.5表示。

  铠裝熱電偶熱響應時間不大于下(™​₽δxià)表的規定：

  熱響應時間T0.5S	接殼式	絕緣式
  套管直徑
  2.0	0.4	0.5
  3.0	0.6	1.2
  4.0	0.8	2.5
  5.0	1.2	4.0
  6.0	2.0	6.0
  8.0	4.0	8.0

  絕緣電阻

  當周圍空氣溫度為20±15℃，相對濕度不大于80﹪時，絕緣型铠裝熱電偶的偶絲與外套管之♣λ 間的絕緣電阻值應符合下β"↕σ(xià)表規定。

  套管直徑mm	試驗電壓V-D.C	絕緣電阻MΩ.m
  0.5～1.5	50±5	≥1000
  ＞1.5	500±50	≥1000



  型号表示



  W	R	規格							內容
  		N	鎳鉻－鎳矽
  		E	鎳鉻－銅鎳
  		C	銅－銅鎳
  		測溫元件材料	K
  			铠裝式	-	1	無固定裝置式
  					2	固定卡套螺紋
  					3	可動卡套螺紋
  					4	固定卡套法蘭
  					5	可動卡套法蘭
  					安 裝 固 定 形 式	0	無接線盒式
  						2	防濺式
  						3	防水式
  						8	手柄式
  						8	小接線盒式
  						9	帶補償導線
  						接 線 盒 形 式	1	絕緣式
  							2	接殼式
  							7	絕緣式（手柄式）
  							8	接殼式（手柄式）
  							工作端形式	3	3對
  								4	4對
  								5	5對
  								6	6對
  								多 對 式
  W	R	□	K	-	□	□	□	□
