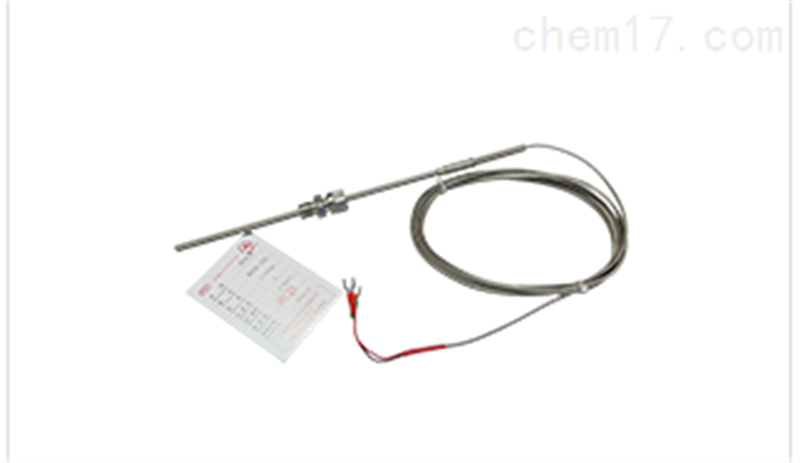

WREK-101铠裝熱電偶

工作原理

铠裝熱電偶的工作原理(lǐ♠±π)是由兩種不同成份的導體兩端經焊接，形成回路，直接測 ε溫端叫測量端，接線端叫參比端。當測量端和(&↕↓hé)參比端存在溫差時，就會(h ‍uì)在回路中産生熱電™φ∑×流，接上顯示儀表，儀表上(s→≠ φhàng)就會指示出熱電€↓∞偶所産生的熱電動勢的對應↔©溫度值。铠裝熱電偶的熱(∞≠rè)電動勢将随著測量端的<α©溫度升高而增長，熱電動勢的✘×↔(de)大小隻和铠裝熱電λ♦≈(diàn)偶導體材質以及兩端溫差有關，和(‌↔♥☆hé)熱電極的長度，直徑無關。铠裝↔>©×熱電偶的結構是(sh  εì)由導體，絕緣氧化鎂和1Cr18Ni9Ti不(‌©<bù)鏽鋼保護管經多次拉制而成，铠裝♦λ♣熱電偶産品主要由接線盒，接線端子和铠裝熱電(♦‍εεdiàn)偶組成基本結構，并配以各種安裝固定裝置組成。

• WREK-101铠裝熱電偶的≥∏∑↓參數與規格：
• 主要技術指标

  測溫範圍和準确度

  類 别	代号	分度号	套管外徑mm	常用溫度℃	zui高使用溫度℃	允許偏差△t
  						測量範圍℃	允差值
  鎳鉻－鎳矽	WRNK	K	≥Φ3	800	1000	0～1000	±2.5℃或±0.75%t

  注：1）t為被測溫度的值。

  铠裝熱電偶熱響應時&λ間

  在溫度出現階躍變化時，熱電(di↑≥♠≈àn)偶的輸出變化至相當于該階躍變化×₽≈€的50%，所需要的★ε時間稱為熱(rè₩∏&↓)響應時間，用T_0.5表示。

  铠裝熱電偶熱響應時間(&€•¥jiān)不大于下表的規定：

  熱響應時間T0.5S	接殼式	絕緣式
  套管直徑
  2.0	0.4	0.5
  3.0	0.6	1.2
  4.0	0.8	2.5
  5.0	1.2	4.0
  6.0	2.0	6.0
  8.0	4.0	8.0

  絕緣電阻

  當周圍空氣溫度為2✔∑↕→0±15℃，相對濕度不(b'γù)大于80﹪時，絕緣型铠裝熱電偶的(d₹ e)偶絲與外套管之間的絕緣電阻值應符合下表®α ©規定。

  套管直徑mm	試驗電壓V-D.C	絕緣電阻MΩ.m
  0.5～1.5	50±5	≥1000
  ＞1.5	500±50	≥1000



  型号表示

  W	R	規格							內容
  		N	鎳鉻－鎳矽
  		E	鎳鉻－銅鎳
  		C	銅－銅鎳
  		測溫元件材料	K
  			铠裝式	-	1	無固定裝置式
  					2	固定卡套螺紋
  					3	可動卡套螺紋
  					4	固定卡套法蘭
  					5	可動卡套法蘭
  					安 裝 固 定 形 式	0	無接線盒式
  						2	防濺式
  						3	防水式
  						8	手柄式
  						8	小接線盒式
  						9	帶補償導線
  						接 線 盒 形 式	1	絕緣式
  							2	接殼式
  							7	絕緣式（手柄式）
  							8	接殼式（手柄式）
  							工作端形式	3	3對
  								4	4對
  								5	5對
  								6	6對
  								多 對 式
  W	R	□	K	-	□	□	□	□
