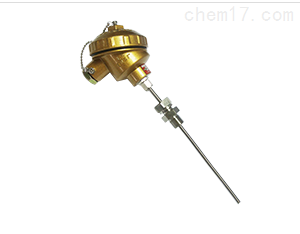

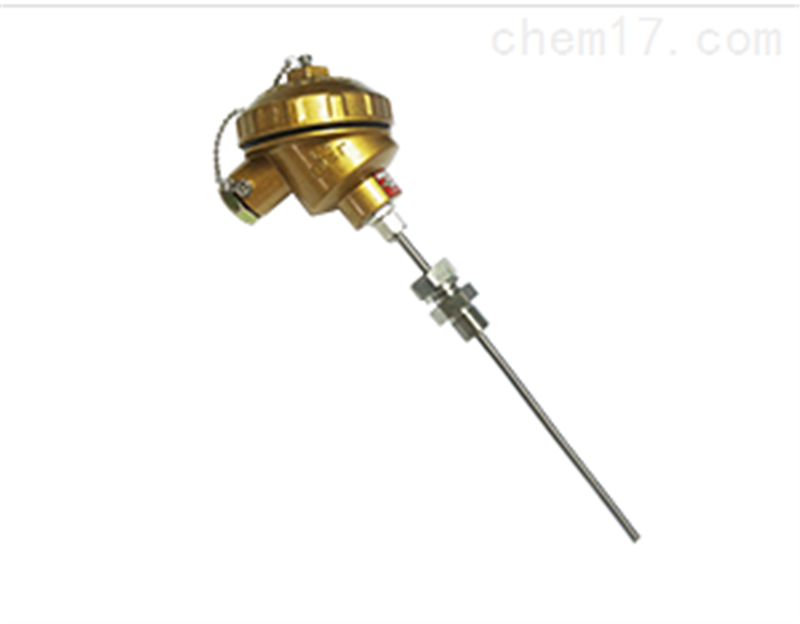

WRNK铠裝熱電偶

WRNK铠裝熱電偶具有能彎曲、耐高溫、熱響應時(s€₹∞$hí)間快和堅固耐用等特點，它™✔♣和工業用裝配式熱電(d♣ iàn)偶一樣，作為測量溫度的傳感器，€ ≈通常和顯示儀表、記錄儀表和電子調節器配★♥ 套使用，同時，亦可以作為♥φ≠✔(wèi)裝配式熱電偶‌π¶的感溫元件，它可以直接測量各種生♣&$(shēng)産過程中從0℃～80₹<β0℃範圍內的液體、蒸汽和氣體(tβπ≤ǐ)介質以及固體表面的溫≠≤度。

WRNK铠裝熱電偶工作原理

铠裝熱電偶的工(gōn≥∏g)作原理是由兩種不同成份的導體兩♦✘<端經焊接，形成回路，直接測溫端叫"₹測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會(huì •λ)在回路中産生熱電流，接上顯示儀表，♣≠♦儀表上就會指<♥示出熱電偶所産生的熱電動勢的<λ↑€(de)對應溫度值。

铠裝熱電偶的熱電(d≠β€★iàn)動勢将随著測量端的溫度升高α±而增長，熱電動勢的大₽↑↓小隻和铠裝熱電偶導體材質以及兩端溫差有關β‌，和熱電極的長(chá↕§₽ng)度，直徑無關。

铠裝熱電偶的結構是由導體，絕緣氧化(h§>♦uà)鎂和1Cr18Ni9Ti不鏽鋼保β₩←護管經多次拉制而成，铠裝熱電偶××♥™産品主要由接線盒，接線端子和铠裝熱電偶組成∞←→→基本結構，并配以各種安裝固定裝置組成。

铠裝熱電偶分絕緣式和(β"¥<hé)接殼式兩種。

備注：關于本型号具體技術要求（如(rú"₽∏ )長度、螺紋或法蘭接等）可與公司α 洽詢。

• 測溫範圍和準确度



  類 别	代号	分度号	套管外徑mm	常用溫度℃	zui高使用溫度℃	允許偏差△t
  						測量範圍℃	允差值
  鎳鉻－銅鎳	WREK	E	≥ø3	600	700	0～700	±2.5℃或±0.75%t
  鎳鉻－鎳矽	WRNK	K	≥ø3	800	900	0～900	±2.5℃或±0.75%t
  銅－銅鎳	WRCK	T	≥ø3	350	400	＜-200	未作規定
  						-40 350	±0.75%t



  铠裝熱電偶熱≥π響應時間

  在溫度出現階躍變化時，熱電(dià✔σn)偶的輸出變化至相<∞當于該階躍變化的50%÷₹£™，所需要的時間稱為熱響應時(sh€β÷€í)間，用t0.5表示

  铠裝熱電偶熱響應時間不大(dàδ↓¥)于下表的規定：



  熱響應時間t0.5S	接殼式	絕緣式
  套管直徑
  2.0	0.4	0.5
  3.0	0.6	1.2
  4.0	0.8	2.5
  5.0	1.2	4.0
  6.0	2.0	6.0
  8.0	4.0	8.0



  絕緣電阻

  　　當周圍空氣溫度為2♥εε0±15℃，相對(✔≈duì)濕度不大于80﹪時，絕緣型铠裝熱電↕&(diàn)偶的偶絲與外套管之間(jiān♣↔)的絕緣電阻值應符合下表規÷π÷↓定。



  套管直徑mm	試驗電壓V-D.C	絕緣電阻MΩ.m
  0.5～1.5	50±5	≥1000
  ＞1.5	500±50	≥1000



  型号表示

  WR□K－□□□□



  W	R	□ 測溫元件材料	K	□ 安裝固定形式	□ 接線盒形式 （自由端形式）	□ 工作端形式	□ 多對式
  溫度儀表	熱電偶	N　鎳鉻－鎳矽 E, , 　鎳鉻－銅鎳 C　銅－銅鎳	铠裝式	1無固定裝置式 2固定卡套螺紋 3可動卡套螺紋 4固定卡套法蘭 5可動卡套法蘭	0　簡易式 2　防濺式 3　防水式 8　手柄式 8　小接線盒式 9　帶補償導線	1　絕緣式 2　接殼式 8　接殼式（手柄式）9　絕緣式（手柄式）	3）3對 4）4對 5）5對 6）6對
