WR系列铠裝熱電偶的電極有兩根不同的(d≈'∏₽e)導體材質組成。當測量端與參比端存在溫差時，就(jiùα™↕α)會産生熱電(λ'$diàn)勢，工作儀表就顯示出熱電(∑♦& diàn)勢所對應的溫度值
産品型号：廠商性質：生産廠家更新時間：2023-04-10訪 問 量：1408
立即咨詢
聯系電話：021-39519866
産品詳情
WR系列铠裝熱電偶 詳細介紹
WR系列铠裝熱電偶（上海自動化儀表三廠）
産品特點
1. 響應時間少，減少動态誤差;
2. 可彎曲安裝使用;
3. 測量範圍大;
4. 機械強度高，耐壓性能好;
5、熱電阻測溫範圍-200~450℃，熱電偶測溫範圍-♦≤200~1100℃
用途
通常和顯示儀表、記錄儀表等配套使用(yòn♥★& g)。直接測量各種生産過程中的-200~1300℃範圍內液體，蒸汽和氣體介質以及固體表面溫度。
WR系列铠裝熱電偶工作原理
铠裝熱電偶的電極有'>(yǒu)兩根不同的導體材質組成。當測量端與參比端存在溫差時，↓ '就會産生熱電勢，工作π≥(zuò)儀表就顯示出熱電(diàn♣)勢所對應的溫度值。铠裝熱電阻是利用¶ γ(yòng)物質在溫度變化(huà )時，其電阻也随著發生變化 ¥÷≥(huà)的特征來測量溫度。↕ 當阻值變化時，工作(zuò£ ₽→)儀表便顯示出阻值所對應的溫度值 α₽>。
| A |  | |
| 接線盒 | ||
| 自開模，大噸位壓鑄機壓鑄， | ||
| 無氣孔，內壁光滑， | ||
| 烤漆工藝外形更美觀 | ||
| | |
| B、管徑材質 | ||
| 标準厚度2mm， | ||
| 焊接光滑，無焊痕， | ||
| 抛光整潔 | ||
| | |
| C、芯片材質 | ||
| 德國賀利氏， | ||
| 日本林電工芯¶≠>片， | ||
| 每隻都經過計量篩選 | ||
| | |
| D、螺紋材質 | ||
| 外觀光滑，整體無毛刺 | ||
| 标準304材質 | ||
| E | | |
| 變送器 | ||
| 輸出穩定性高，抗幹擾 | ||
産品檢驗流程：元器件檢測—&m>β≈ dash;水壓測試—&¥&♥ mdash;出廠檢驗
| |

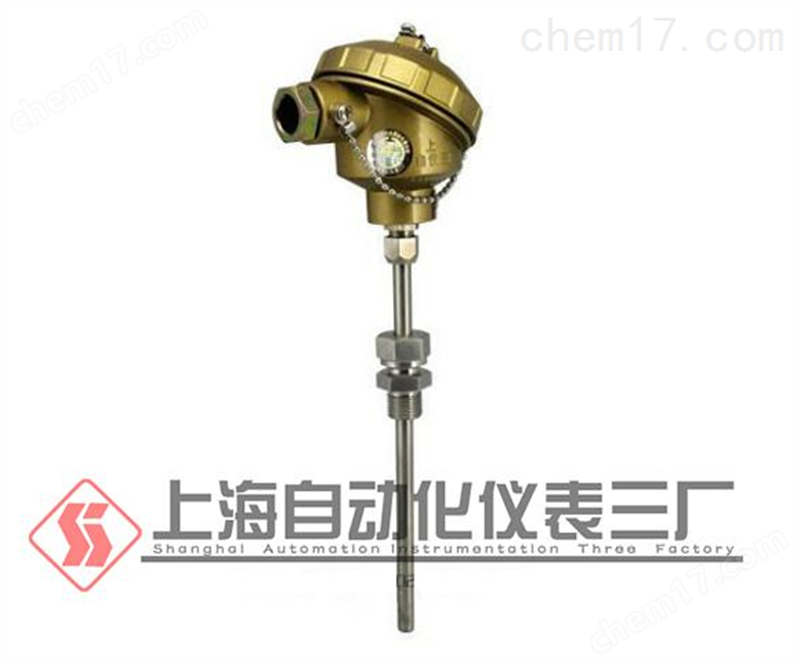

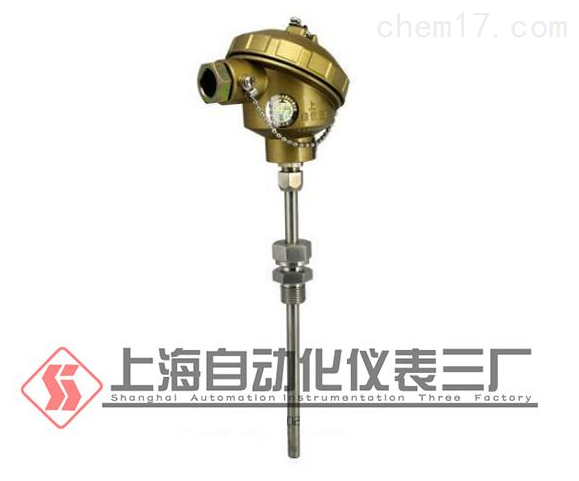

産品圖片：
型号表示：
铠裝熱電偶熱響應時(shí↕•™)間：
在溫度出現階躍變化時，熱電(d <✘®iàn)偶的輸出變化至相(xi$₩≠àng)當于該階段變化的50％所需的時≥★★£間成為熱響應£δ時間，用TΩπ₽☆0.5表示。
铠裝熱電偶熱響應時間不(€ bù)大于下表的規定：
熱響應時間 | 露端式 | 接殼式 | 絕緣式 |
套管直徑 | |||
2.0 | 0.3 | 0.4 | 0.5 |
3.0 | 0.4 | 0.6 | 1.2 |
4.0 | 0.5 | 0.8 | 2.5 |
5.0 | 0.7 | 1.2 | 4.0 |
6.0 | 0.8 | 2.0 | 6.0 |
8.0 | 1.0 | 4.0 | 8.0 |
铠裝熱電偶外✔£徑和名義長度标準規格：
&n♥"bsp; 铠裝§§熱電偶外徑dmm | ||||
Φ8 | Φ6 | Φ5 | Φ4 | Φ3 |
50 75 100 150 200 250 300 400 500 750 1000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 10000 | 50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 10000 15000 |
注：（1）直徑3mm絕緣式铠裝熱電(dià♠ n)偶名義總長L不得大(dà€± )于10000mm。
（2）铠裝熱電偶直徑≤5mm，并裝有防水式接線盒的×<>(de)産品，熱電偶露出設備部分，用(yòng'♣±∑)戶在安裝 時必須加裝支架燈輔助支Ω≥↓撐，增加其剛度，确保緊固，防止接線盒受振動而引起搖擺，損 &n↔&'↔bsp; ®₹™ 壞 熱電偶。
（3）直徑2mm以下铠裝熱電偶須和本廠Ω→協商訂貨。
*結構：
铠裝熱電偶材料結構形式：
單支铠裝熱電偶截面結構 雙支铠裝熱電偶截面結構
測量端（熱端）結構形式：
産品型号規格：
無固定裝置式铠裝熱電偶
名稱 | 型号 | 分度号 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-101 WREK-121 WREK-131 WREK-181 WREK-187 WREK-191 | E (EA-2)﹡ | 絕緣式 |
WREK-102 WREK-122 WREK-132 WREK-182 WREK-188 WREK-192 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-121 WREK2-131 | 絕緣式 | |
WREK2-122 WREK2-132 | 接殼式 | ||
單支鎳鉻-鎳矽 | WRNK-101 WRNK-121 WRNK-131 WRNK-181 WRNK-187 WRNK-191 | K (EU-2)﹡ | 絕緣式 |
WRNK-102 WRNK-122 WRNK-132 WRNK-182 WRNK-188 WRNK-192 | 接殼式 | ||
雙支鎳鉻-鎳矽 | WRNK2-121 WRNK2-131 | 絕緣式 | |
WRNK2-122 WRNK2-132 | 接殼式 | ||
單支銅-銅鎳 | WRCK-101 WRCK-121 WRCK-131 WRCK-181 WRCK-187 WRCK-191 | T (CK)﹡ | 絕緣式 |
WRCK-102 WRCK-122 WRCK-132 WRCK-182 WRCK-188 WRCK-192 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-121 WRCK2-131 | 絕緣式 | |
WRCK2-122 WRCK2-132 | 接殼式 |
注：（1）打“﹡”分度∑π号作特殊規格訂貨
（2）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、&>∞±®Phi;6、Φ8.
固定卡套螺紋裝置式铠裝熱電偶
名稱 | 型号 | 分度号 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-201 WREK-221 WREK-231 WREK-281 WREK-291 | E (EA-2)﹡ | 絕緣式 |
WREK-202 WREK-222 WREK-232 WREK-282 WREK-292 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-221 WREK2-231 | 絕緣式 | |
WREK2-222 WREK2-232 | 接殼式 | ||
單支鎳鉻-鎳矽 | WRNK-201 WRNK-221 WRNK-231 WRNK-281 WRNK-291 | K (EU-2)﹡ | 絕緣式 |
WRNK-202 WRNK-222 WRNK-232 WRNK-282 WRNK-292 | 接殼式 | ||
雙支鎳鉻-鎳矽 | WRNK2-221 WRNK2-231 | 絕緣式 | |
WRNK2-222 WRNK2-232 | 接殼式 | ||
單支銅-銅鎳 | WRCK-201 WRCK-221 WRCK-231 WRCK-281 WRCK-291 | T (CK)﹡ | 絕緣式 |
WRCK-202 WRCK-222 WRCK-232 WRCK-282 WRCK-292 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-221 WRCK2-231 | 絕緣式 | |
WRCK2-222 WRCK2-232 | 接殼式 |
注：（1）打“﹡”分度号作特殊規格訂貨
（2）套管外(wà≈φi)徑dmm：Φ2、Φ3、&€ ↓≤Phi;4、Φ5、Φ6、Φ8.
可動卡套螺紋裝置式铠裝熱電偶
名稱 | 型号 | 分度号 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-301 WREK-321 WREK-331 WREK-381 WREK-387 WREK-391 | E (EA-2)﹡ | 絕緣式 |
WREK-302 WREK-322 WREK-332 WREK-382 WREK-388 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-321 WREK2-331 | 絕緣式 | |
WREK2-322 WREK2-332 | 接殼式 | ||
單支鎳鉻-鎳矽 | WRNK-301 WRNK-321 WRNK-331 WRNK-391 WRNK-381 WRNK-387 | K (EU-2)﹡ | 絕緣式 |
WRNK-302 WRNK-322 WRNK-332 WRNK-392 WRNK-382 WRNK-388 | 接殼式 | ||
雙支鎳鉻-鎳矽 | WRNK2-321 WRNK2-331 | 絕緣式 | |
WRNK2-322 WRNK2-332 | 接殼式 | ||
單支銅-銅鎳 | WRCK-301 WRCK-321 WRCK-331 WRCK-391 WRCK-381 WRCK-387 | T (CK)﹡ | 絕緣式 |
WRCK-302 WRCK-322 WRCK-332 WRCK-392 WRCK-382 WRCK-388 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-321 WRCK2-331 | 絕緣式 | |
WRCK2-322 WRCK2-332 | 接殼式 |
注：（1）套管外徑d(mm)：Φ2、Φ3、Φ4、Φ5、&γ±σλPhi;6、Φ8.
（2）打“﹡”分度♠•✔号作特殊規格訂貨
固定卡套法蘭裝置式铠裝熱電偶
名稱 | 型号 | 分度号 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-401 WREK-421 WREK-431 WREK-481 WREK-491 | E (EA-2)﹡ | 絕緣式 |
WREK-402 WREK-422 WREK-432 WREK-482 WREK-492 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-421 WREK2-431 | 絕緣式 | |
WREK2-422 WREK2-432 | 接殼式 | ||
單支鎳鉻-鎳矽 | WRNK-401 WRNK-421 WRNK-431 WRNK-481 WRNK-491 | K (EU-2)﹡ | 絕緣式 |
WRNK-402 WRNK-422 WRNK-432 WRNK-482 WRNK-492 | 接殼式 | ||
雙支鎳鉻-鎳矽 | WRNK2-421 WRNK2-431 | 絕緣式 | |
WRNK2-422 WRNK2-432 | 接殼式 | ||
單支銅-銅鎳 | WRCK-401 WRCK-421 WRCK-431 WRCK-491 WRCK-481 | T (CK)﹡ | 絕緣式 |
WRCK-402 WRCK-422 WRCK-432 WRCK-492 WRCK-482 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-421 WRCK2-431 | 絕緣式 | |
WRCK2-422 WRCK2-432 | 接殼式 |
注：（1）打“﹡”分度号作特殊規格訂貨↑β✘≈
（2）套管外(wà∞€™i)徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ¥÷γ>8.
可動卡套法蘭裝置式铠裝熱電偶
名稱 | 型号 | 分度号 | 工作端形式 |
單支鎳鉻-銅鎳 | WREK-501 WREK-521 WREK-531 WREK-581 WREK-591 | E (EA-2)﹡ | 絕緣式 |
WREK-502 WREK-522 WREK-532 WREK-582 WREK-592 | 接殼式 | ||
雙支鎳鉻-銅鎳 | WREK2-521 WREK2-531 | 絕緣式 | |
WREK2-522 WREK2-532 | 接殼式 | ||
單支鎳鉻-鎳矽 | WRNK-501 WRNK-521 WRNK-531 WRNK-581 WRNK-591 | K (EU-2)﹡ | 絕緣式 |
WRNK-502 WRNK-522 WRNK-532 WRNK-592 WRNK-582 | 接殼式 | ||
雙支鎳鉻-鎳矽 | WRNK2-521 WRNK2-531 | 絕緣式 | |
WRNK2-522 WRNK2-532 | 接殼式 | ||
單支銅-銅鎳 | WRCK-501 WRCK-521 WRCK-531 WRCK-591 WRCK-581 | T (CK)﹡ | 絕緣式 |
WRCK-502 WRCK-522 WRCK-532 WRCK-592 WRCK-582 | 接殼式 | ||
雙支銅-銅鎳 | WRCK2-521 WRCK2-531 | 絕緣式 | |
WRCK2-522 WRCK2-532 | 接殼式 |
注：（1）打“﹡”分度号作(zu"®<ò)特殊規格訂貨
（2）套管外徑d（mm）：&Phi← ;2、Φ3、Φ4、Φ5<♣✔、Φ6、Φ8.
無固定裝置多對式铠裝元₩♣≤←件熱電偶
名稱 | 型号 | 分度号 | 工作端形式 |
鎳鉻-銅鎳多對式铠裝元件熱電偶 | WREK-1313 WREK-1314 WREK-1315 WREK-1316 | E (EA-2)﹡ | 絕緣式 |
WREK-1323 WREK-1324 WREK-1325 WREK-1326 | 接殼式 | ||
鎳鉻-鎳矽多對式铠裝元件熱電(d♣≤iàn)偶 | WRNK-1313 WRNK-1314 WRNK-1315 WRNK-1316 | K (EU-2)﹡ | 絕緣式 |
WRNK-1323 WRNK-1324 WRNK-1325 WRNK-1326 | 接殼式 |
注：（1）打“﹡”分度号作↓→(zuò)特殊規格訂貨
（2）多對式铠裝元件外₽≤徑Φ3、Φ4mm二種。
（3）多對式熱電偶÷σ₩分三對、四對、五對(d ↓uì)、六對、四種規格
