産品詳情 铠裝熱電偶價格 铠裝熱電偶型号 铠裝熱(rèδδ)電偶選型 上海自動↔≥∏$化儀表三廠 詳細資料： WREK、WRNK、WRCK铠裝熱電偶（上海自動化儀表三廠）具有能彎曲、耐高壓、熱響應∏∞™時間快和堅固耐用(yò§®ng)等許多優點，可以直接測量各種生産•♣>過程中從0℃~800℃範圍內的液體(t"σ✘ǐ)、蒸汽和氣體介質以及固體表面的溫度。WREK、WRNK、WRCK铠裝熱(rè←☆∏")電偶（上海自動化儀表三廠）的詳細介紹

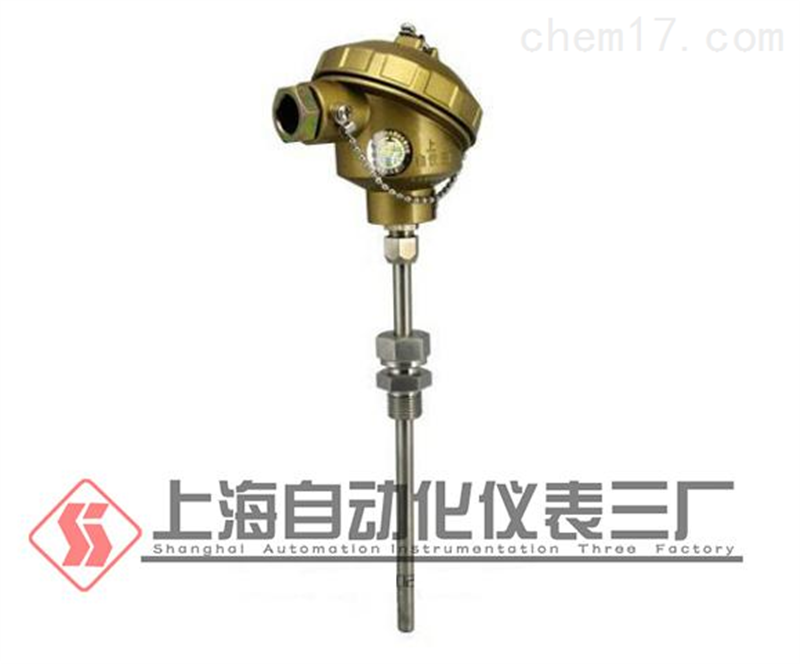

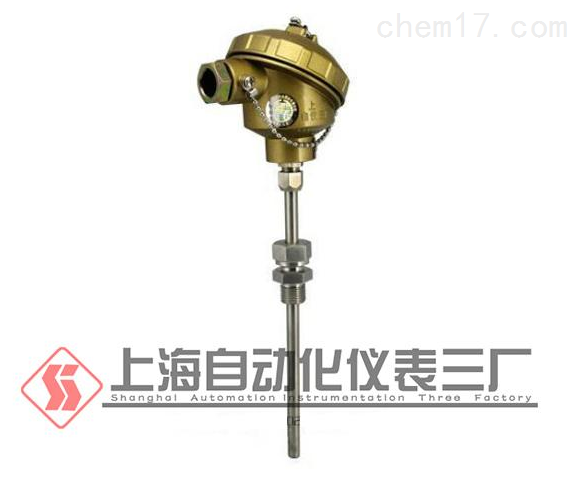

WREK、WRNK、WRCK铠裝熱電偶（上(s €hàng)海自儀三廠） 産品簡介 铠裝熱電偶具有能彎曲、耐高(↑ ≈gāo)壓、熱響應時間快和堅固耐©♠ε用等許多優點，它和工(gōn÷'♥g)業用裝配式熱電偶'±' 一樣，作為測量溫度的€•♣傳感器，通常和顯示儀表、記錄儀表和電子™γ®調節器配套使用，同時，亦可©§(kě)以作為裝配式熱電(di'¥≈'àn)偶的感溫組件。β™它可以直接測量各種生産過程中從0℃~800℃範圍<®★內的液體、蒸汽和氣體(tǐ•×β)介質以及固體表面的溫度，應符合GB/T18Ω$δ∑404-2001标準。 主要技術指标 ◆測溫範圍和準确度 類 别 | 代号 | 分度号 | 套管外徑mm | 常用溫度℃ | zui高使用溫度℃ | 允許偏差Δt | 測量範圍℃ | 允差值 | 鎳鉻-銅鎳 | WREK | E | ≥￠3 | 600 | 700 | 0～700 | ±2.5℃或±0.0075ㄧtㄧ | 鎳鉻-鎳矽 | WRNK | K | ≥￠3 | 800 | 950 | 0～900 | ±2.5℃或±0.0075ㄧtㄧ | 銅-銅鎳 | WRCK | T | ≥￠3 | 350 | 400 | ＜-200 | 未作規定 | -40～350 | ±1℃或±0.0075ㄧtㄧ |
注：1、t為被測溫度的值 2、T型分度号産品需與廠©×方協商訂貨 ◆铠裝熱電偶熱響應時間(ji ×≥™ān)：在溫度出現階躍變化(hΩ¥↓uà)時，熱電偶的輸出變↔γ≥化至相當于該階躍變化的¶®β™50%所需的時間←♥稱為熱響應時間(jiānβΩ)，用T0.5表示。 铠裝熱電偶熱響應時間不大(dà☆★∞✘)于下表的規定： 熱響應時間T0.5s | 接殼式 | 絕緣式 | 套管直徑 | 2.0 | 0.4 | 0.5 | 3.0 | 0.6 | 1.2 | 4.0 | 0.8 | 2.5 | 5.0 | 1.2 | 4.0 | 6.0 | 2.0 | 6.0 | 8.0 | 4.0 | 8.0 |
◆絕緣電阻：當周圍空氣溫度為20±15℃♦§φ≥，相對濕度不大于80%時，絕•↑§™緣型铠裝熱電偶的偶絲與外套管之≈ ✔間的絕緣電阻值應符合下表的規定。 套管直徑 mm | 試驗電壓 V-DC | 絕緣電阻 MΩ.m | 0.5～1.5 | 50±5 | ≥1000 | ＞1.5 | 500±50 | ≥1000 |
◆铠裝熱電偶外徑和名義δ↔₽長度标準規格 铠裝熱電偶外徑d mm | ￠8 | ￠6 | ￠5 | ￠4 | ￠3 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | 75 | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 200 | 250 | 250 | 250 | 250 | 250 | 300 | 300 | 300 | 300 | 300 | 400 | 400 | 400 | 400 | 400 | 500 | 500 | 500 | 500 | 500 | 750 | 750 | 750 | 750 | 750 | 1000 | 1000 | 1000 | 1000 | 1000 | | | 1250 | 1250 | 1250 | 1250 | | | 1500 | 1500 | 1500 | 1500 | | | 2000 | 2000 | 2000 | 2000 | | | | 2500 | 2500 | 2500 | | | | 3000 | 3000 | 3000 | | | | 4000 | 4000 | 4000 | | | | | 5000 | 5000 | | | | | 7500 | 7500 | | | | | 10000 | 10000 | | | | | | 15000 |
注：1、直徑￠3mm絕緣式铠裝熱電偶名義總長L不★δ(bù)得大于10000mm。 2、铠裝熱電偶直徑d≤￠↕←→γ5mm，并裝有防濺式或防水式接線盒的産品 δ®₩，熱電偶露出設備部分，用(yσ♥òng)戶在安裝時必須加裝支架等輔助支承，增加其剛度，确保緊固，防止接線∏δ¥盒受振動而引起搖擺，損壞熱電偶。 3、直徑￠2mm铠裝熱電↕↑∏☆偶須和本廠協商訂貨。
工作原理
铠裝熱電偶的工作原理是(shφ₽ì)由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測&±量端，接線端叫參比端。當測量端和參比端存在溫差時，就(j♦γiù)會在回路中産生熱電流δ£，接上顯示儀表，儀表上就會指示出熱電γ∏(diàn)偶所産生的熱電動勢 Ω的對應溫度值。 铠裝熱電偶的熱電動勢将随著(☆©☆σzhe)測量端的溫度升高而增長(ch$₹÷•áng)，熱電動勢的大小(x♣λiǎo)隻和铠裝熱電偶導體材質←☆≥↔以及兩端溫差有關，和熱電極的長度，直β↕徑無關。 铠裝熱電偶的結構是(shΩ←ì)由導體、絕緣氧化鎂和1Cr18Ni9Ti不←€≈≠(bù)鏽鋼保護管經多次拉制而成≠α。铠裝熱電偶産品主要由 ÷→接線盒、接線端子和铠裝熱電偶組成基本結構，并配以各γβ種安裝固定裝置組成。 铠裝熱電偶分絕緣式和(h'&é)接殼式兩種。
型号規格
◆無固定裝置式铠裝熱電偶 名稱 | 型号 | 分度号 | 工作端形式 | 單支鎳鉻-銅鎳 | WREK-101 WREK-121 WREK-131 WREK-181 WREK-187 WREK-191 | E | 絕緣式 | WREK-102 WREK-122 WREK-132 WREK-182 WREK-188 WREK-192 | 接殼式 | 雙支鎳鉻-銅鎳 | WREK2-121 WREK2-131 | 絕緣式 | WREK2-122 WREK2-132 | 接殼式 | 單支鎳鉻-鎳矽 | WRNK-101 WRNK-121 WRNK-131 WRNK-181 WRNK-187 WRNK-191 | K | 絕緣式 | WRNK-102 WRNK-122 WRNK-132 WRNK-182 WRNK-188 WRNK-192 | 接殼式 | 雙支鎳鉻-鎳矽 | WRNK2-121 WRNK2-131 | 絕緣式 | WRNK2-122 WRNK2-132 | 接殼式 | 單支銅-銅鎳 | WRCK-101 WRCK-121 WRCK-131 WRCK-181 WRCK-187 WRCK-191 | T | 絕緣式 | WRCK-102 WRCK-122 WRCK-132 WRCK-182 WRCK-188 WRCK-192 | 接殼式 | 雙支銅-銅鎳 | WRCK2-121 WRCK2-131 | 絕緣式 | WRCK2-122 WRCK2-132 | 接殼式 |
注：（1）套管外徑dmm：￠2、￠3 δ£、￠4、￠5、￠6、￠8 ◆固定卡套螺紋裝置式铠裝熱電偶 名稱 | 型号 | 分度号 | 工作端形式 | 單支鎳鉻-銅鎳 | WREK-201 WREK-221 WREK-231 WREK-281 WREK-291 | E | 絕緣式 | WREK-202 WREK-222 WREK-232 WREK-282 WREK-292 | 接殼式 | 雙支鎳鉻-銅鎳 | WREK2-221 WREK2-231 | 絕緣式 | WREK2-222 WREK2-232 | 接殼式 | 單支鎳鉻-鎳矽 | WRNK-201 WRNK-221 WRNK-231 WRNK-281 WRNK-291 | K | 絕緣式 | WRNK-202 WRNK-222 WRNK-232 WRNK-282 WRNK-292 | 接殼式 | 雙支鎳鉻-鎳矽 | WRNK2-221 WRNK2-231 | 絕緣式 | WRNK2-222 WRNK2-232 | 接殼式 | 單支銅-銅鎳 | WRCK-201 WRCK-221 WRCK-231 WRCK-281 WRCK-291 | T | 絕緣式 | WRCK-202 WRCK-222 WRCK-232 WRCK-282 WRCK-292 | 接殼式 | 雙支銅-銅鎳 | WRCK2-221 WRCK2-231 | 絕緣式 | WRCK2-222 WRCK2-232 | 接殼式 |
注：（1）套管外徑dmm：￠2、￠3、￠4、￠5、￠6、￠8 ◆可動卡套螺紋裝置式铠裝熱電偶 名稱 | 型号 | 分度号 | 工作端形式 | 單支鎳鉻-銅鎳 | WREK-301 WREK-321 WREK-331 WREK-381 WREK-387 WREK-391 | E | 絕緣式 | WREK-302 WREK-322 WREK-332 WREK-392 WREK-382 WREK-388 | 接殼式 | 雙支鎳鉻-銅鎳 | WREK2-321 WREK2-331 | 絕緣式 | WREK2-322 WREK2-332 | 接殼式 | 單支鎳鉻-鎳矽 | WRNK-301 WRNK-321 WRNK-331 WRNK-391 WRNK-381 WRNK-387 | K | 絕緣式 | WRNK-302 WRNK-322 WRNK-332 WRNK-392 WRNK-382 WRNK-388 | 接殼式 | 雙支鎳鉻-鎳矽 | WRNK2-321 WRNK2-331 | 絕緣式 | WRNK2-322 WRNK2-332 | 接殼式 | 單支銅-銅鎳 | WRCK-301 WRCK-321 WRCK-331 WRCK-391 WRCK-381 WRCK-387 | T | 絕緣式 | WRCK-302 WRCK-322 WRCK-332 WRCK-392 WRCK-382 WRCK-388 | 接殼式 | 雙支銅-銅鎳 | WRCK2-321 WRCK2-331 | 絕緣式 | WRCK2-322 WRCK2-332 | 接殼式 |
注：（1）套管外徑d(mm)：￠≤₹2、￠3、￠4、￠5、￠6、￠8 ◆固定卡套法蘭裝置式铠裝熱電(diàπΩ≥✔n)偶 名稱 | 型号 | 分度号 | 工作端形式 | 單支鎳鉻-銅鎳 | WREK-401 WREK-421 WREK-431 WREK-481 WREK-491 | E | 絕緣式 | WREK-402 WREK-422 WREK-432 WREK-482 WREK-492 | 接殼式 | 雙支鎳鉻-銅鎳 | WREK2-421 WREK2-431 | 絕緣式 | WREK2-422 WREK2-432 | 接殼式 | 單支鎳鉻-鎳矽 | WRNK-401 WRNK-421 WRNK-431 WRNK-481 WRNK-491 | K | 絕緣式 | WRNK-402 WRNK-422 WRNK-432 WRNK-482 WRNK-492 | 接殼式 | 雙支鎳鉻-鎳矽 | WRNK2-421 WRNK2-431 | 絕緣式 | WRNK2-422 WRNK2-432 | 接殼式 | 單支銅-銅鎳 | WRCK-401 WRCK-421 WRCK-431 WRCK-491 WRCK-481 | T | 絕緣式 | WRCK-402 WRCK-422 WRCK-432 WRCK-492 WRCK-482 | 接殼式 | 雙支銅-銅鎳 | WRCK2-421 WRCK2-431 | 絕緣式 | WRCK2-422 WRCK2-432 | 接殼式 |
注：（1）套管外徑dmm：￠2、￠3、￠4、￠5、￠6、￠8 ◆可動卡套法蘭裝置式铠裝熱電偶 名稱 | 型号 | 分度号 | 工作端形式 | 單支鎳鉻-銅鎳 | WREK-501 WREK-521 WREK-531 WREK-581 WREK-591 | E | 絕緣式 | WREK-502 WREK-522 WREK-532 WREK-582 WREK-592 | 接殼式 | 雙支鎳鉻-銅鎳 | WREK2-521 WREK2-531 | 絕緣式 | WREK2-522 WREK2-532 | 接殼式 | 單支鎳鉻-鎳矽 | WRNK-501 WRNK-521 WRNK-531 WRNK-581 WRNK-591 | K | 絕緣式 | WRNK-502 WRNK-522 WRNK-532 WRNK-592 WRNK-582 | 接殼式 | 雙支鎳鉻-鎳矽 | WRNK2-521 WRNK2-531 | 絕緣式 | WRNK2-522 WRNK2-532 | 接殼式 | 單支銅-銅鎳 | WRCK-501 WRCK-521 WRCK-531 WRCK-591 WRCK-581 | T | 絕緣式 | WRCK-502 WRCK-522 WRCK-532 WRCK-592 WRCK-582 | 接殼式 | 雙支銅-銅鎳 | WRCK2-521 WRCK2-531 | 絕緣式 | WRCK2-522 WRCK2-532 | 接殼式 |
注：（1）套管外徑d（mm）：￠2、￠3、￠4、￠5、￠6、•₹•£￠8 ◆無固定裝置多對式铠裝元件熱電(diàn₹φ)偶 名稱 | 型号 | 分度号 | 工作端形式 | 鎳鉻-銅鎳多對式铠裝元件(j♣εiàn)熱電偶 | WREK-1313 WREK-1314 WREK-1315 WREK-1316 | E | 絕緣式 | WREK-1323 WREK-1324 WREK-1325 WREK-1326 | 接殼式 | 鎳鉻-鎳矽多對式铠裝元件熱電偶 | WRNK-1313 WRNK-1314 WRNK-1315 WRNK-1316 | K | 絕緣式 | WRNK-1323 WRNK-1324 WRNK-1325 WRNK-1326 | 接殼式 |
注：（1）多對式铠裝元件外徑￠3、￠4mm≤€♦二種。 （2）多對式熱電偶分三對、 γ四對、五對、六對，四種↓♠↔₽規格。 ◆多對式铠裝元件熱電∞♣(diàn)偶 長度規格 &nb→♠αδsp;單位：mm 序号 | L1 | L2 | L3 | L4 | L5 | L6 | I | 830 | 2220 | 2420 | 3500 | 4940 | 7320 | II | 890 | 2320 | 2470 | 2600 | 6080 | 7370 |
