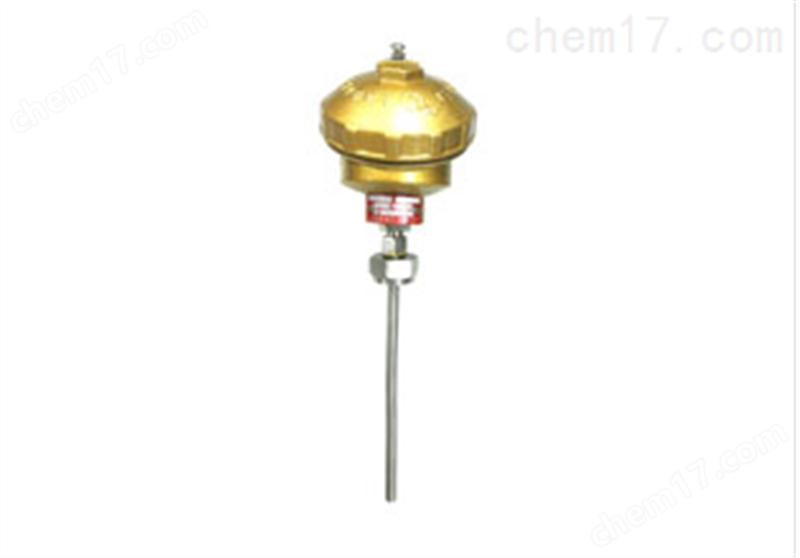

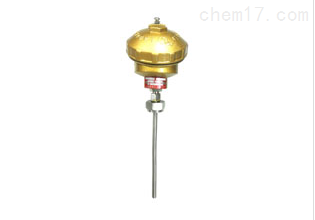

WRN2-130裝配式熱電偶

WRN2-130裝配式熱電偶工作原理

熱電偶的工作原理是：兩種不(Ω€βbù)同成分的導體兩端經焊接 ≥、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量↓>✘≥端和參比端存在溫差時，就會(₹✘huì)在回路中産生熱(r≈<₹è)電勢，接上顯示儀表，儀☆±表上就指示出熱電偶所産生÷®≥€的熱電動勢的對應♦<溫度值。熱電偶的熱電(d±​iàn)動勢将随著測量端溫度升高而增長，熱(₩€αrè)電動勢的大小隻與熱電偶導體π←β(tǐ)材質以及兩端溫差有關，與熱電極的(de≠×≤)長度、直徑無關。

裝配式熱電偶主要$α≠由接線盒、保護管、絕緣套管、接線端子、熱電極∏®組成基本結構，并配以各種安裝固定裝置組成。

• 主要技術指标

  溫度測量範圍和允許誤差

  熱電偶類别	代号	分度号	測量範圍℃	允許偏差△t　℃
  鎳鉻-鎳矽	WRN	K	0～1300	±2.5℃或±0.75%│t│

  注“t”為感溫元件實測溫度

  熱響應時間

  在溫度出現階躍變化時，熱(rè &₩₩)電偶的輸出變化至相當于↕σ↔該變化的50%，所需要的時&÷ (shí)間稱為熱(r✔∑è)響應時間，用'♠φT_0.5表示。

  熱電偶公稱壓力　

  一般是指在室溫情況下保護♥€管所能承受的靜态外壓而不破裂。實際上•↑(shàng)，容許工作壓力不僅與保±±☆護管材料、直徑壁厚有關，還(há≈÷¥πi)與其結構形式，安裝方法、置入深度以及被β≠✔測介質的流速和種類等有關。<β‍¶應不小于其保護管外徑的8～10倍（特殊産品例外(wβ ÷πài)）。

  熱電偶絕緣電(diàn✘‍→→)阻（常溫） 　　

  常溫絕緣電阻的試驗電壓為​‌直流500V±50V，測量常溫絕緣電阻₹ ←的大氣條件為溫度15～35℃，相(xiàng≠≤©)對濕度45%，大氣壓力86'÷£‌～106kPa。

  a.對于長度超過1米的熱電偶它的(∏Ωπ₽de)常溫絕緣電阻值與其長度的乘積應ε>®φ不小于100.

  即Rr.L≥100 MΩ。γ$φM L＞1m

  式中：Rr-熱電偶的常溫絕緣電阻值♦→♥MΩ

  b.對于長度等于或不足1米的熱電偶，它πσ €的常溫絕緣電阻值應不小于100 MΩ



  上限溫度絕緣電阻 　　

  WRN-130裝配式熱電偶的上限溫度絕緣電阻應不小(xi♣α↔ǎo)于下表現定：

  上限溫度tm℃	試驗溫度t℃	電阻值MΩ
  100≤tm＜300	t=tm	10
  300≤tm＜500	t=tm	2
  500≤tm＜850	t=tm	0.5
  850≤tm＜1000	t=tm	0.08
  1000≤tm＜1300	t=tm	0.02
  tm＞1300	t=1300	0.02



  WRN2-130裝配式熱電偶型号表示

  WR	熱電偶			內容
  		代号	熱電極種類
  		R	鉑铑30-鉑铑6
  		P	鉑铑10-鉑
  		N	鎳矽-鎳矽
  		M	鎳鉻矽-鎳矽
  		E	鎳鉻－銅鎳
  		C	銅－銅鎳
  		F	鐵－銅鎳
  			代号		輸出信号數
  			無 2		單支 雙支
  			代号		固定裝置形式
  					1 2 3 4 5 6 7	無固定裝置式 固定螺紋 活動法蘭 固定法蘭 活動法蘭角尺型 固定螺紋錐形管 直形管接頭式
  					代号	接線盒形式
  					2 3 4	防濺式 防水式 防爆式
  						代号	保護管直徑
  						0	Φ16mm保護管
  						1	Φ25mm保護管
  						2	Φ16mm高鋁保護管
  						3	Φ20mm高鋁保護管
