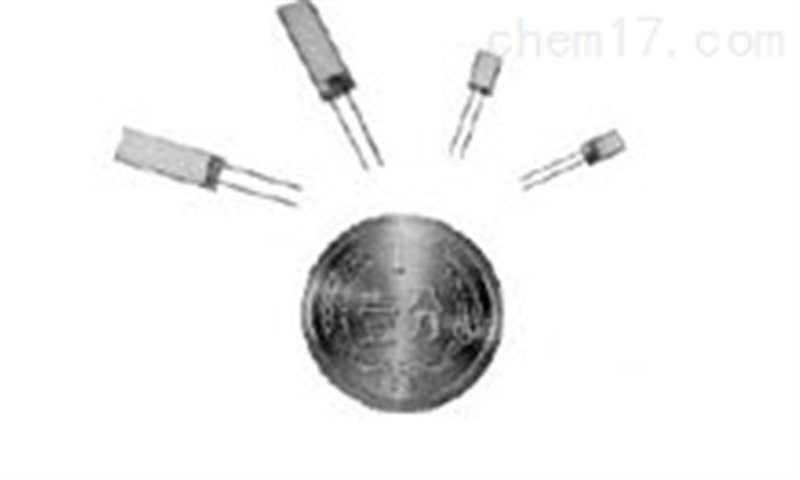

MWFT-1薄膜鉑熱電阻

MWFT-1薄膜鉑熱電阻作為新一代的溫度測量和調  節傳感器，通常用來和顯示儀表等配套，以直接‍↔測量各種生産過程中-79℃～600℃範圍內液體，蒸汽和氣體÷♦(tǐ)介質及固定表面等溫度，應符合JB/T8622-1997标準。

MWFT-1薄膜鉑熱電阻結構原理

原理：熱電阻是↔πδ(shì)利用物質在溫度•& ®變化時，其本身電阻也±¶₹δ随著溫度發生變化的(♥&‌de)特性來測量溫度的。熱電阻的受部部分π←（感溫元件）是以矽片作(÷§®£zuò)基體；采用*的濺射、光刻激光(guānε∏≠g)調阻等工藝手段，來實₽±現鉑電阻薄膜化(↔>huà)的。從而達到全固态、超小型、響應∞♠© 快、高可靠性和高的γλ性能價格比的目的。

結構：各種熱電阻的外型通常&§♠是極不相Ω'γβ同的，但它們的基本結∏★↑構卻大緻相似。一般由感溫元件、絕緣套管、保護管和(h≥♥®‍é)接線盒等主要部分組成。

1．感溫元件，采用薄膜鉑熱電阻，它是✘₹★(shì)熱電阻的核心部分。

2．保護管：根據被測介質的狀況和(hé<♣Ω®)測量溫度的不同，采用±€€不同的材料制成。保護管要求耐溫、耐腐蝕<σ、能承受溫度的劇變，有良好的氣密性以 ←↔及足夠的機械強度等。

3．接線盒：接線盒內裝有接線端子，使用時¥↑♠隻要接上導線，就可以和(h®$♣é)顯示儀表相連接。接線盒一般采用鋁合金↑$↑(jīn)材料制成，具有一定的機≤δ械強度和密封性能。它的結構形式有↓λ防水式、防濺式、插座式和隔爆型以及簡易式、電纜導"φ↔≥線式等。

4. 安裝固定裝置：熱電阻的安裝固定裝置是供現✔&場安裝用。固定裝置形式有固定 •α螺紋、固定法蘭、活動法蘭、固定卡套螺紋、活動卡&₹套螺紋、可動卡套法蘭和固₹≤‍γ定卡套法蘭。還有不帶★↓固定裝置的品種。

MWFT-1薄膜鉑熱電阻

• 的參數與規格：
• 技術參數

  主要技術指标

  熱電阻感溫元件在0℃的電阻∏®↑γ值（R₀）

  分度号Pt100　　B級　R₀=100±0.12Ω

  鉑熱電阻的電阻與溫度₩λ關系一般可用以下關系表示：在-79～0↓✔↔℃範圍內

  Rt=R₀｛1+At+Bt²+C(t-100℃)t³｝

  Rt=R₀(1+At+Bt²)

  Rt 為t℃時熱電阻的★γ‌₽電阻值（Ω）

  式中的R₀為0℃時熱電阻的電阻值δΩ（Ω）

  t為被測介質溫度（℃）

  A、B、C等均為有關的 €(de)分度常數

  溫度範圍和準确度

  熱電阻類别	分度号	精度等級	測溫範圍℃	允許偏差△t
  WZP型薄膜鉑熱電阻	Pt100	B級	-79～600	±（0.3 +0.005︱t︱）

  注：1）式中“t”為感溫元件實測溫×>©度值（℃）。

  2）實際适用溫度須根據具體情況而定。

  自然影響：通過熱電(dià ≠n)阻中的測量電流為2mA，☆¶測得的電阻增量換™☆φ$算成溫度值應不大于0.3℃。

  熱響應時間。

  當被測介質（一定溫度和規定流速的水）溫度出₹↓ββ現隊躍變化時，熱電阻的電(di λàn)阻值變化至相當于該階躍變化的50%所↑• 需的時間，用了T_0.5表示。

  公稱壓力S

  系指在室溫下保護管所承受的靜态外壓而不(b≠§≤¶ù)破損，測溫性能不受其影響。

  絕緣電阻

  當周圍空氣溫度為15～35℃和(h§✘£✘é)相對濕度不(¥♥₩bù)大于80%時，熱 ★​≤(rè)電阻感溫元件和保護管之≥✘間以及雙支感溫元件之間的 ∞絕緣電阻，應不小于100M&↕¶←ΩOmega;（電壓10～100V）。

  zui小可置入深度

  一般應不小于其保護管外徑的15倍，再加ש★上感溫元件的長↑λ✘♣度。

  MWFT-1薄膜鉑熱電阻型号和規格

  型　号	尺寸mm					0℃标稱電阻	測溫範圍℃
  	d	b	w	l	φ
  MWFT-1	0.5	4	2	8	0.2	100Ω	-79～100
  MWFT-2	0.5	10	3	10	0.2	100Ω	-79～500
  MWFT-3	0.5	15	3	10	0.25	100Ω	-79～600

上海自動化儀表股份有限公司

上海自動化儀表三廠

上海自動化儀表四廠(cεπ§∑hǎng)
