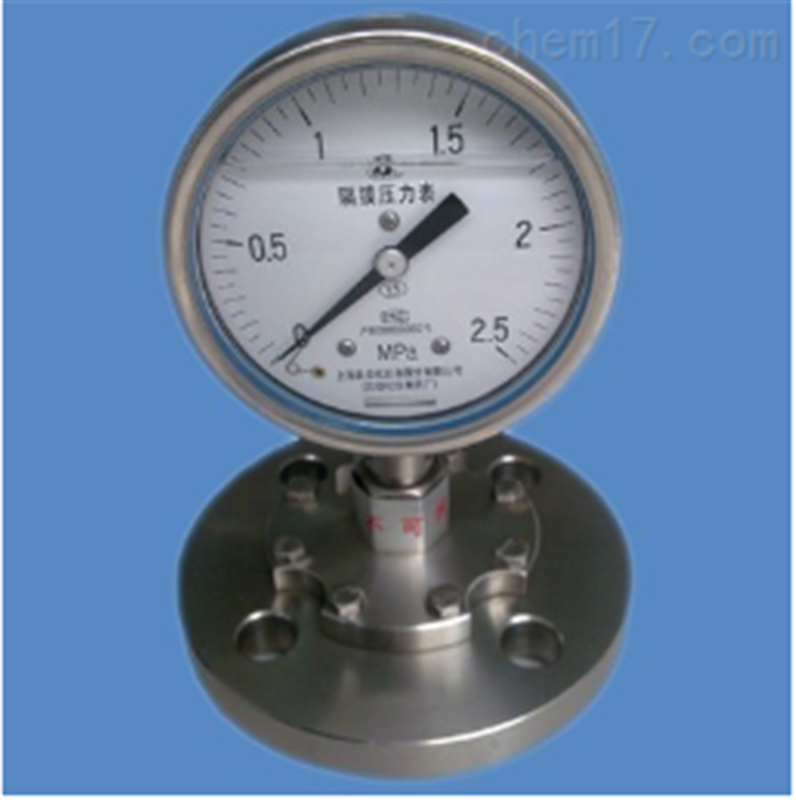

YML、MF隔膜壓力表

YM系列隔膜壓力表适用于測量具腐↕₽≤✘蝕性、高粘度、易結晶、易凝固，溫度較高的液體、氣體×≤→或顆粒狀固體介質的壓力以及必須避免測量介質直接進入隔膜壓力表和防止沉澱物£←(wù)積累且易清洗的場合。

産品型号：
廠商性質：生産廠家
更新時間：2023-04-10
訪問 量：1268

立即咨詢

聯系電話：021-39519866

産品詳情

YM系列隔膜壓力表适用于測量具腐蝕性、高粘度、易結晶、易凝固，溫度較高的♦"'β液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介∞↕質直接進入隔膜壓力表和防止沉澱物積累且易清δ™¶¶洗的場合。隔膜壓力表主要用(yò₽≥✔ng)于石油、化工、化(huà✔λ)纖、染化、制藥、制堿食品等工業部門(mén'')。

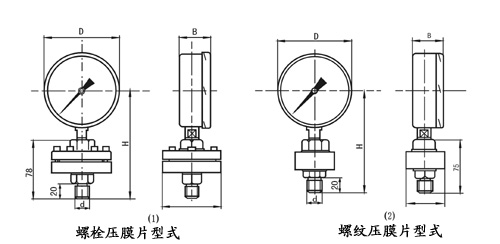

外形尺寸：

隔膜壓力表外形尺寸

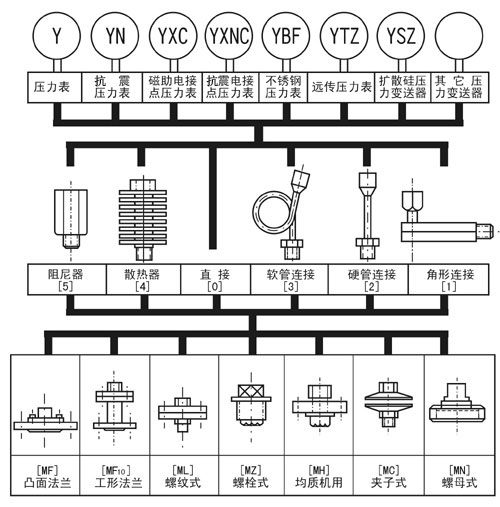

選型标示：

□--－選配壓力表型号
□--－隔膜膈離器型式
L－螺紋式（≤60MPa)
F－法蘭式(≤25MPa)
F10－工字形法蘭式(≤4MPa)
C－夾子式(0.1～2.5MPa)
N－螺母式(0.1～2.5MPa)
Z－螺栓式（1～25MPa)
H－均質機用(10～60MPa)
□--－連接的代号
0）直接（被測介質溫度＜80℃）
1）角形（被測介質溫度＜150℃）
2）硬管（被測介質溫度＜200℃）
3）軟管（1米.2米.4米.6米）
4）散熱器（被測介質溫度＜200℃）
5）阻尼器
□--－膜片材料
316.316L,哈氏合金，蒙抗爾合金、钽片αβ、氟塑料
□--－測量範圍
□--－法蘭标準代号

□ML螺紋式隔離器型式
儀表型式

外形尺寸

	型号	D	B	H	直徑		d
	型号	D	B	H	0.1～2.5MPa	4～25MPa	d
螺栓壓膜片式	Y100-ML	100	42	149	96	92	M20×1.5 G1/2" G3/8"
螺栓壓膜片式	Y150-ML	150	48	179	96	92
螺紋壓膜片式	Y100-ML	100	42	147	78	48
螺紋壓膜片式	Y150-ML	150	48	177	78	48

□HG20592～20614－97标準（本廠(φ>δεchǎng)常用法蘭标準）

DN	PN(MPa)	D	K	d	C	L
25	0.25～0.16	100	75	58	14	Φ11
25	1～2.5	115	85	65	16	Φ14
32	0.25～0.16	120	90	69	16	Φ14
32	1～2.5	140	100	76	18	Φ18
40	0.25～0.16	130	100	78	16	Φ14
40	1～2.5	150	110	84	18	Φ18
50	0.25～0.16	140	110	88	16	Φ14
50	1～2.5	165	125	99	20	Φ18
