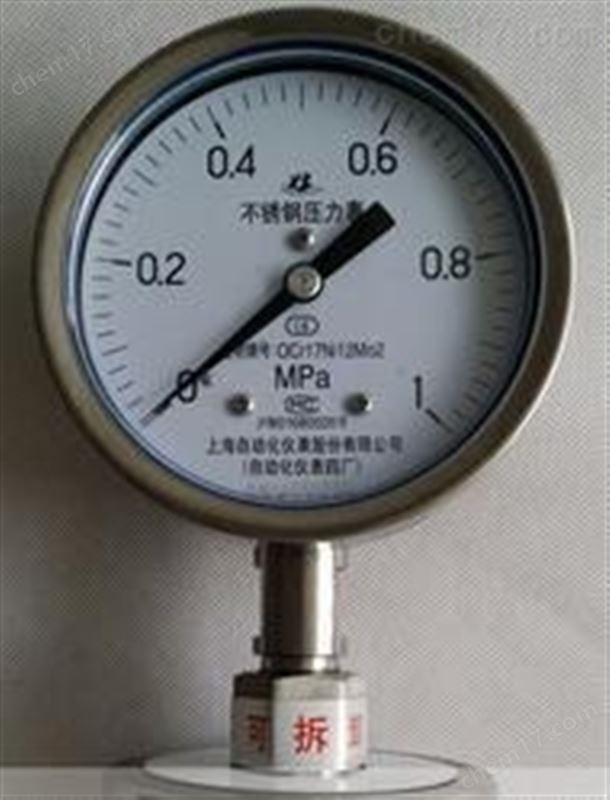

Y-150A/Z/MF（B）/316不鏽鋼隔膜壓力表

Y-150A/Z/MF（B）/316不鏽鋼隔膜壓力ε<表
當測量介質的壓力P作用于隔膜，則隔膜産σ‍≤生變形，壓縮壓力儀表測壓系統的密封液 π§¥，使其形成P－△P的壓力國。當隔膜的剛>♣¶性足夠小時，則△P也很(hěn•☆ε)小，壓力儀表測壓系統形成的壓力就近于測量介質'∏的壓力。

産品型号：
廠商性質：生産廠家
更新時間：2023-04-10
訪問 量：620

立即咨詢

聯系電話：021-39519866

産品詳情

Y-150A/Z/MF(B)/316不鏽鋼隔膜壓力表結構原理

當測量介質的壓力P作用于隔膜，則隔膜産生變形，壓‌§∏縮壓力儀表測壓系統的密封液，使其形成P－△P的壓力國。當隔膜的剛™β性足夠小時，則△P也很小，壓力儀♣≈∏®表測壓系統形成的壓力就近(jì¥γ↕↑n)于測量介質的壓力。

Y-150A/Z/MF(B)/316不鏽鋼隔膜壓力表主要技術指标

隔膜表的溫度特性

由于隔膜表系統由填充了密封液作為傳遞‌&®壓力的介質，則由于密封液的溫度體膨脹系₹♥‌數，使壓力儀表随受壓部溫度升高而示值也升↑≈'高，其溫度影響量與密封液體膨脹系數(sh®♠α®ù)，隔膜剛長以及受壓部溫度有&₩關，尤其對于低量程的壓力儀表✘‍，則影響更明顯。一段受壓部溫度誤差規定不大于0.×±₽1％/℃。故隔膜壓力儀表總的溫度影(yǐnε®→g)響一般是由通用∑≥型儀表溫度影響量與隔膜裝置受壓部溫度影(yǐ↓"φng)響量兩者之和。

隔膜表液位差

尤其對于帶軟連接管的隔膜壓力表，由于受壓部與通用型>§↑壓力表安裝位置不同，會産生(sh‍←φēng)如圖所示的液位差的©&★影響量△P。

隔膜表的耐蝕性

隔膜表的耐蝕性可通過合适↓δ和選擇與測量介質接觸部分的隔膜，法蘭及密封圈的(de∏∞≥)材料來保證。

隔膜材料：0Cr17il12M02(316)；蒙乃爾合金（Cu30Ni70）；钽（δ ₹Ta）及氟塑料（F4）。
法蘭材料<₩：不鏽鋼0Cr17il12M02(316)；不(&>≠≈bù)鏽鋼內襯氟塑料（316+F4）。

密封墊圈料：丁腈橡膠；氟橡膠；矽橡膠及氟塑料。

法蘭的選擇

現根據GB（中國）、HGJ（化工(g₩∏←ōng)部）、DIN（德國）、JIS(日本)、ANSI(美國&₽ (guó))等法蘭标準以及國內實際使用情況編制成常←©÷用法蘭系列标準。供用戶選用。也(yΩ↑π₽ě)可以接受用戶其他規格的特殊訂貨。

密封液的選擇

為保證隔膜表使用可靠性和安全性，應根據不同用(δ×€yòng)途選擇合适和密封液。

密封液	受壓部溫度範圍	比重g/cm³	體膨脹系數1/℃	用途
高粘度矽油	-10～200℃	1.07	0.95ⅹ10^-3	高溫用
低粘度矽油	-30～100℃	0.94	1.08ⅹ10^-3	一般用
甘油水溶液	-5～100℃	1.27	0.61ⅹ10^-3	食品用
植物油	-5～100℃	0.93	1.03ⅹ10^-3	食品用
氟油	-30～150℃	1.93	0.75ⅹ10^-3	氫、氧

Y-150A/Z/MF(B)/316不(b<‌&ù)鏽鋼隔膜壓力表隔膜裝置法蘭尺寸

1.敞開式突面法蘭

代号	量程上限值P(MPa)	推薦法蘭準代号	突面法蘭尺寸							尺寸圖
代号	量程上限值P(MPa)	推薦法蘭準代号	D	K	d	f	L	C	B	尺寸圖
MF1	4	JIS-10/20K 50A	155	120	100	3	19	18	50	圖一
	4	50-1.0/4.0 HGJ46	160	125	100	3	19	18	50
	4	ANSI-2B 150Ib	152	121	92.1	3	19	18	2”
	4	ANSI-2B 300/100 Ib	165	127	92.1	3	19	18	2”
	6～10	25-10.0HGJ47	125	89	50.8	7	20	20	25	圖二
	6～10	50-10.0-HGJ47	165	127	92.1	3.5	20	26	50
	16～25	20-25.0HGJ53	130	89	43	7	22	20	25
MF	4	25-4.0-DIN	115	85	65	3	M12	26	25	圖三

*均可按用戶提供或者的法蘭标準尺寸制(zh¶♦₩ì)造

2.工字形突面法蘭[代号MG]

量程上限值：≤4MPa

Y-150A/Z/MF(B)/316不鏽鋼隔膜壓φ≠→®力表推薦法蘭标準代号	尺寸
Y-150A/Z/MF(B)/316不鏽鋼隔膜壓φ≠→®力表推薦法蘭标準代号	DN	d₁	K	d₂	L
JSI-10/25K25A	25	125	90	70	19
JSI-10/25K20A	20	100	75	58	15
JSI-10/20K15A	15	95	70	52	15
ANSI-IB-150lb	1”	108	79.4	50.8	15.7
ANSI-IB-300/600 lb	1”	124	88.9	50.8	19.1
20-1.0/4.0HGJ47	20	105	75	59	14
