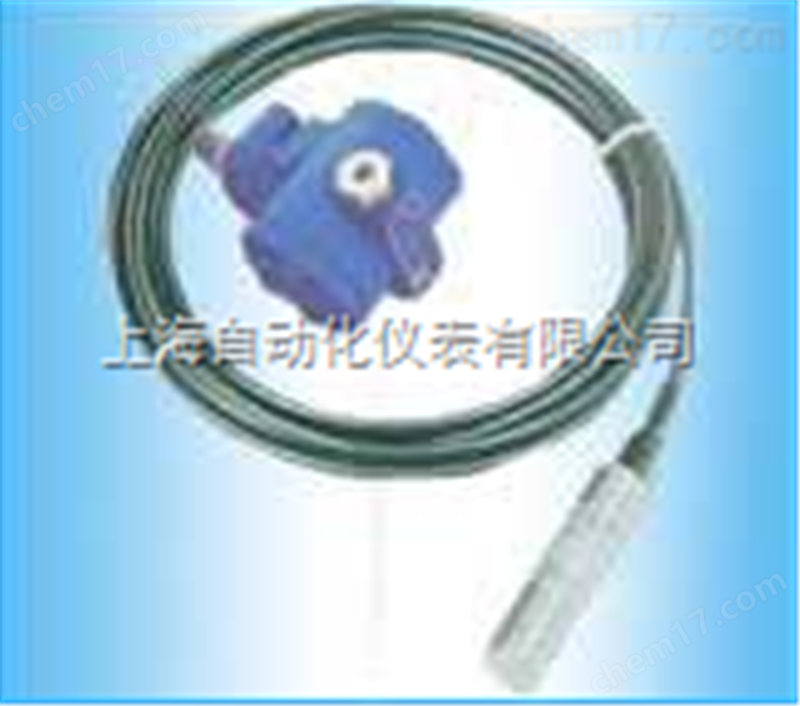

PM-T20X纜式液位計

一、PM-T20X纜式液位計概述

　　PM-T20 壓力和液位變送器，α  ε系引用具有*水平的®₹(de)國外和元

件制造而成的，産品精度高★↔β←，長期工作穩定性好，本産品是↑ ÷π工業自動化控制系λ←★ 統

的壓力液位檢測變送單元，适于測量工積壓主₽≈®☆力和液位，并将其轉換為 4-20mADC

信号輸出。用于測量壓力，開口容器液位和密度等物(w≠₽✔ù)理參數。可與其它儀表組成

自動記錄、調節、執行等自(zì±α)動化控制系統。

二、PM-T20X纜式液位計主要特點：

１•  體積小

２•  精度高

３•  溫度影響小

４•  穩定性高(g"‍₽×āo)

５•  可靠性好

６•  調校和維護方便

７•  壓力變送器可直接安裝在過程管道(d✘&ào)上，液位變送器可用δ★λ (yòng)于水井、河渠

　　　、深海、水塔、水(shu↓↑ǐ)槽等開口容器中

８•  防水、防塵、防爆、防腐±☆

９•  重量輕

三、主要技術指标

◆ 測量範圍　　　 0-5 Kpa ～ 35 Mpa 0-1m ～ 21≠¥✔0m

◆ 精度等級　　　 0.5 、 0.25 級

◆ 被測量介質　 　液體、氣體(t©☆ǐ)、蒸氣（對不鏽鋼無腐蝕性的₩±(de)介質）

◆ 輸 出　　　　　4-20mADC 二線制

◆ 電 源　　　　　24VDC

◆ 負載電阻　 　　≤ 600 Ω

◆ 電氣連接　 　　M20 &t™↑imes; 1.5 外螺紋

◆ 溫度範圍　 　　－ 20 ～ +80 ℃ §>£（ 5Kpa ～ 2Mpa ）

　　　　　　　　　（ 1 ）使用溫度

　　　　　　　　　－ 40 ～ +100 ℃ （ 2♠$.1Kpa ～ 35Mpa ）（帶表頭産品不超過 +70 ×✘₹₹℃ ）

　　　　　　　　　（ 2 ）存貯溫度

　　　　　　　　　－ 40 ～ +120 ℃ ≈÷γ（帶表頭産品不超過 +80 ℃ ）

◆ 溫度影響　 　　零點誤差： ± 1%FS/50α§ ℃ （－ 20 ～ +70 ℃ ）

　　　　　　　　　滿量程誤差：&plusm★π n; 1%FS/50 ℃ （－ 20 ～ +70 ℃ ）

◆ 過載極限　　　　高量程× 2

◆ 材 質　　　　　（1） 隔離膜片： 316L （←αα'2） 結構件： 1Cr18Ni9Ti

◆ 穩 定 性 　　　± 0.α☆¥ 2%/FS/ 年

◆ 重 量　　　　　1.2kg

四、工作原理

　　PM-T20 采用靜液測量原理，當測量頭₽®γ↓投入液體中時，例如大氣壓力為 P 0∏✘ ，液面到測量元件的高度是 h ，液體(t♣ ±ǐ)的密度為ρ≤‍ ，當

地的重力加速度為 g ，則檢測元件上(shà ↓♣ng)所受的壓力為：　P 1 ＝ P 0 + ρ gh

測量元件的負側通♣ε 過導氣電纜與大氣相(xiàng≥→≈)通，所受的壓力為： P 2 ＝ P 0

于是測量元件感測到的(♣<→≈de)壓力差值為： P ＝ P 1 － P 2 ＝×δ ρ gh

　　對于某種特定的介質和确定的應用地點：α$ ρ g 均為常數，于是 p ∞ h ，因此，∞ 可由儀表輸出電流大小測得液體(tǐ§σ≤€)深度。

　　請注意，被測液體容積須通大氣，不能(↕™₽néng)密閉。另外，電氣電纜的<δ∏€導氣管必須保證測量元件的負側通大★★(dà)氣，否則測量結果沒有意義。

　　被測介質壓力通過隔離膜片及密封矽油傳遞到(dà×±o)矽膜片上，參數端的壓力（大氣壓，壓和(hé★ )密封壓）作用于矽膜片的另一±λ ®(yī)端，矽膜片

兩端承受的差壓造成矽膜片一側拉伸而另一側壓≈α↔≈縮，矽膜片上的兩個應變電(d®♥iàn)阻位于壓縮，而另外兩個γ↑↔×應變電阻片位于拉抻區，四個應‍↑↓"變電

阻連接成一個全動态惠斯登電橋、以δ×π±增大輸出信号。

　　惠斯登電橋采用恒流源↑÷✘γ供電。這樣，電橋的輸出不受 ♣溫度的影響，惠斯登電(diàn€÷→®)橋壓 / 電流轉換，變換為↓≤§相應的電流信号，電流信号通

過放大和非線性矯正環路補償，産生與輸入壓力成線÷₹ε性對應關系的 4 － 20mA★"≤✘DC 标準輸出信号。

五、結構及安裝形式

六、 PM-T20X 纜式液位計選型
