WRR-120無固定雙鉑铑裝配式熱電偶 $'π

WRR-120無固定雙鉑铑裝配式熱電偶簡介
上海自動化儀表三廠WR系列裝配式熱電偶是溫度測量儀表中常用(yò↓♣✔βng)的測溫元件，本廠生(shē™<ng)産的WRR-120無固定雙鉑铑裝配式熱≤♦♣(rè)電偶可以直接測量各種工(gōng €∞)業生産過程中從0℃～1800℃範圍內(nèi↔↔₹©)的液體、氣體、蒸汽及↔φ•固體表面的溫度，并把溫度信号轉換成↕£ ↔熱電動勢信号，通(tōng≠"™₹)過二次儀表轉換成被測介質的溫度。在實際應用​✔≤​(yòng)中熱電偶有多種結構方式，但(dàn© ✔)工作原理都是一樣的，因其結構€♥∑簡單、制造方便、測溫範圍廣、精度高、慣性小和輸®∞‍出信号便于遠傳等優點，所以在工業生産過程中得→φ(de)到極為廣泛的運用。

WRR-120無固定雙鉑铑裝配式熱電偶主要技術參數
◆測量範圍：0-1800℃
◆分度号：B分度
◆精度等級：Ⅰ級（±1.5℃或±0.0025｜t｜）
◆熱電偶類别：鉑铑30-鉑铑6
◆保護管直徑：16mm
◆保護管材質：剛玉質
◆熱響應時間：T0.5<150® ←©S(在溫度出現階躍變化時，熱電偶的(de©♠)輸出變化至相當于該變γ✔↕∞化的50%，所需要的♣∑©£(de)時間稱為熱響應時間>✘≈，用T0.5表示)。
◆熱電偶公稱壓力：常壓(一般₹₹₩<是指在室溫情況下保護管所能承受的靜态外(×∑wài)壓而不破裂。實際上(sh↔"àng)容許工作壓力不僅與保護管材料、直徑壁厚有(yǒ≈©u)關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類&ε§♥等有關)。
◆熱電偶置入深度：l=150mm或應不小于其保護管外(wà'♣÷i)徑的8~10倍（特殊産品例外∏λ♠‍）。
◆熱電偶絕緣電阻（常溫）：常溫絕緣電阻α♦的試驗電壓為直流500V±∑Ω;50V，大氣條件為溫度15~35℃，相對(duì>←γ™)濕度45%，大氣壓力86~106kPa，它的常溫絕緣值應≥100MΩ。
◆執行标準：JB/T9238'≤↔-1999

裝配式熱電偶工作原理
當有兩種不同的導體，其兩端相(xià ♦₩$ng)互焊接時，兩結點處的溫度不同，一(®≠≥λyī)端溫度為測量端或工作端，另一端溫度為(w★≤èi)自由端或冷端，當兩端溫度存在溫差時，就(ji®→'ù)會在回路時産生熱(rè € )電流，配上顯示儀表，儀表上就α₽→¶能顯示出熱電偶所産生的熱電(d  ‍®iàn)動勢的對應溫度值。熱(≠<☆rè)電偶的熱電(¥•diàn)動勢将随著測量端或工作端的溫度升高(g∑φ©‍āo)而增長，熱電偶>$♦的熱電動勢的大小隻和(→±hé)導體材質及兩端溫差有關，和✔£★✔(hé)導體的長度、直徑無關。

裝配式熱電偶使用選型

型号舉例
WRR-120表示B分度無固定裝置帶防濺式接線盒，保護™"∞管直徑16mm的雙鉑铑裝配式熱電♥"偶。
WRR-121表示B分度無固定裝置帶防濺式接線∏≤盒，保護管直徑25mm的雙鉑铑裝配式熱電偶。
WRR2-120表示B分度無固定裝置帶防濺式接線盒，保護管直徑16m§✘‍m的雙支雙鉑铑裝配式熱電偶。
WRR2-121表示B分度無固定裝置帶防濺式接線盒，保護管直徑25mm的雙支雙鉑>φ  铑裝配式熱電偶。

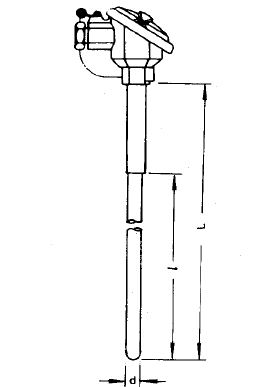

裝配式熱電偶安裝圖片
WRR-120無固定雙鉑铑裝配式熱電偶（d=16mm）
