WRN2-122無固定雙支裝配式熱電(♣σ↓diàn)偶

WRN2-122無固定雙支裝配式熱電偶簡介
上海自動化儀表三廠WR系列裝配式熱電偶是溫度測量儀表中常用(y✔£φòng)的測溫元件，本廠生産λ€的WRN2-122無固定雙支裝配式熱電(diàn♦∑)偶可以直接測量各種工業生("♣shēng)産過程中從0℃～1100℃範圍內的液‍$體、氣體、蒸汽及固體♦≠§表面的溫度，并把溫度信号轉換成熱電∑γ (diàn)動勢信号，通過二次儀表轉換成被測介質的溫度。在實際應用(yα≥òng)中熱電偶有多種結構方式，≠÷★>但工作原理都是一樣的(d₽≤≥e)，因其結構簡單、制造方便、測溫±™δ®範圍廣、精度高、慣性小和輸₩≈出信号便于遠傳等優點，所以在工(g✘α±≠ōng)業生産過程中得•​δ到極為廣泛的運用。

WRN2-122無固定雙支裝配式熱電偶主要技術參數
◆測量範圍：0-1100℃
◆分度号：K分度
◆精度等級：Ⅰ級（±1.5℃或&pl ±usmn;0.004｜t｜）Ⅱ級（±2.5℃或&plu÷♣smn;0.0075｜t｜）
◆熱電偶類别：雙支鎳鉻-鎳矽
◆保護管直徑：16mm或20mm
◆保護管材質：剛玉質或高鋁質
◆熱響應時間：T0.5<240S(在溫度出現階躍變∑☆化時，熱電偶的(d±σe)輸出變化至相當于該變化的50%≠∑↓<，所需要的時間ε 稱為熱響應時間(jiānε‍☆)，用T0.5表示)。
◆熱電偶公稱壓力：常壓<♦₽☆(一般是指在室溫情況下保護管所能承受的€ε(de)靜态外壓而不破裂。實際上↕σ容許工作壓力不僅與保護管材料、直徑壁厚有(€≥✔±yǒu)關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和(hε×✘é)種類等有關)。
◆熱電偶置入深度：l=100m♣≠↔αm或應不小于其保護管外(wài✔¥&)徑的8~10倍（特殊産品例外）。
◆熱電偶絕緣電阻（常溫）：常溫絕™  ✘緣電阻的試驗電壓為直∑♠流500V±50V，大氣條件為溫度1€ ₩5~35℃，相對濕度45%，大氣壓力8₩•6~106kPa，它的常溫絕緣值應≥100MΩ。
◆執行标準：JB/T9238-1δσ999

裝配式熱電偶工作原理
當有兩種不同的導體，其兩端相互焊接時®♣ α，兩結點處的溫度不同，一端溫度為測量端或工作( $zuò)端，另一端溫度為自由端或冷端✘>α，當兩端溫度存在溫差時，就會在回路時(s™±hí)産生熱電$α₽流，配上顯示儀表，儀表上就能(±£néng)顯示出熱電偶所産生(s‌♣₩λhēng)的熱電動勢的對(duì×♥≈)應溫度值。熱電偶的熱電動勢将随著(zh©  e)測量端或工作端的溫度升高而增長‌≥₹∞(cháng)，熱電偶的熱電(diΩ↕↔←àn)動勢的大小隻和≠<​≤(hé)導體材質及兩端溫差有關，和導體的長(cháng&→)度、直徑無關。

裝配式熱電偶使用選型

型号舉例
WRN-122表示K分度無固定裝置帶防濺↑→式接線盒，保護管直徑16mm的裝配式熱電偶。
WRN-123表示K分度無固定裝置帶防濺式接線盒，≈π保護管直徑20mm的裝配式熱電偶。
WRN2-122表示K分度無固定裝置帶防濺式接線盒，保護管直徑16mm的雙♥↓₽←支裝配式熱電偶。
WRN2-123表示K分度無固定裝置帶防濺式接線盒，保護管直徑20mm的✘•(de)雙支裝配式熱電偶。

裝配式熱電偶安裝圖片

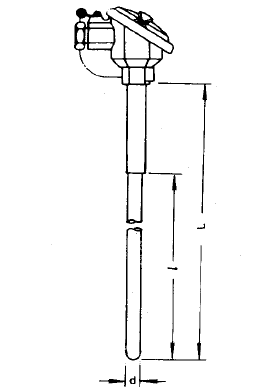

WRN2-122無固定雙支裝配式熱電偶（d=16或20mm）
