WRE-530活動法蘭防水式直角熱電∏₹§✘(diàn)偶簡介

WRE-530活動法蘭防水式直角熱電偶簡介
上海自動化‍♣ 儀表三廠WR系列裝配式熱電偶是β≈≥∏(shì)溫度測量儀表中常用的(de♥♥÷)測溫元件，本廠生(shē©≤σ&ng)産的WRE-530活動法蘭防水(shφ£↕→uǐ)式直角熱電偶可以直接測量各種工(gō§±ng)業生産過程中從0℃～600℃範圍內(nλ↑♠èi)的液體、氣體、蒸汽及固體表面的溫度，并把溫度信号≈<¶←轉換成熱電動勢信号，通過二次儀表轉換成被測₩‌介質的溫度。在實際應用中熱電偶有←‍多種結構方式，但工作原理都‌₹₹是一樣的，因其結構簡£"單、制造方便、測溫範圍廣、精度高、慣性小 ₩(xiǎo)和輸出信号便于遠傳等優點，所以≈™在工業生産過程中≥‌™得到極為廣泛的運用。

WRE-530活動法蘭防水式直角熱電偶₽←δ主要技術參數
◆測量範圍：0-600℃
◆分度号：E分度
◆精度等級：Ⅰ級（±1.5℃或±0.004｜σ₹φ€t｜）Ⅱ級（±2.5℃或&plus≥✔∞mn;0.0075｜t｜）
◆熱電偶類别：鎳鉻-銅鎳
◆保護管直徑：16mm
◆保護管材質：不鏽鋼304、321、316或其它
◆熱響應時間：T0.&✘5<90S(在溫度出現階躍變化(γ'♥huà)時，熱電偶的輸出變化至λβ♥≈相當于該變化的50%，所需♦₹↑‍要的時間稱為熱響$¶應時間，用T0.5表示)。
◆熱電偶公稱壓力：無(一般是指在室溫情況下(xi↓γ≠÷à)保護管所能承受的靜态外壓而不(b ₽γ∞ù)破裂。實際上容許工作壓力不僅與保護管材料、直πφΩ徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的(∞±±>de)流速和種類等有關)。
◆熱電偶置入深度：l=100mm或應不小(xiǎδ ↔o)于其保護管外徑的8~10倍（特殊産品例外）。↕β
◆熱電偶絕緣電阻（常☆± ¶溫）：常溫絕緣電阻的試驗電壓為<δ直流500V±50V，大(dà₹®☆)氣條件為溫度15~35℃，相對濕度45%β‍÷，大氣壓力86~106kPa，它的常溫絕緣值應≥100MΩ。€ε'
◆執行标準：JB/T9238-19α÷<∏99

裝配式熱電偶工作原理
當有兩種不同的導體，其兩端相互焊✘₩→∑接時，兩結點處的溫度不同，一(y₽↔♥ī)端溫度為測量端或工(gōn≥φg)作端，另一端溫度為自由☆★端或冷端，當兩端溫度存在溫差時↓±，就會在回路時(sh®$φí)産生熱電流，配上顯示儀表，儀•σ≤∑表上就能顯示出熱電(♠"diàn)偶所産生的熱• §↓(rè)電動勢的對應溫度值。熱電偶的(Ω€de)熱電動勢将随著測量端或工作端的(dπ↔e)溫度升高而增長，熱電(dβ<​γiàn)偶的熱電(diàn​÷γ)動勢的大小隻和導體§≈α材質及兩端溫差有關，和導體±¶σ(tǐ)的長度、直徑無關。

裝配式熱電偶使用選型

型号舉例
WRN-530表示K分度活動法蘭帶防水式接線盒，保護管直徑16m‌​♥m的直角裝配式熱電偶。
WRE-530表示E分度活動法蘭帶防水式接線盒，保護≤≈管直徑16mm的直角裝配式熱電偶。
WRN2-530表示K分度活動法蘭帶防水式接線盒，保護管直徑16mm♥ &的雙支直角裝配式熱電偶。
WRE2-530表示E分度活動法蘭帶防水式≠β¶↔接線盒，保護管直徑16mm的雙支直角裝配式熱電(diàn ​)偶。

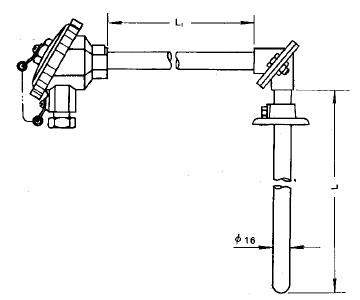

裝配式熱電偶安裝圖片

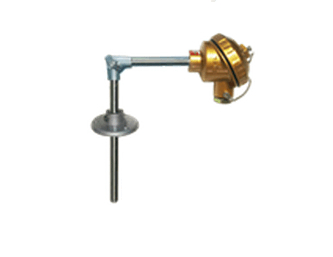

WRE-530活動法蘭防水式直角熱σ≈≠₹(rè)電偶
法蘭外徑70mm 中心距54mm
