Y-60BF不鏽鋼壓力表産品介紹

更新時間：2024-05-08 ≠σ•;

浏覽次數：468

Y-60BF不鏽鋼壓力表(上海自動化儀表四廠)-白雲牌

Y-60BF不鏽鋼壓力表(上海自(zφ→ì)動化儀表四廠)廣泛應用于石油、化工、化纖、冶金♣♥、電站等工(gōng®φ←<)業部門對耐蝕、σ<抗振要求較高的工藝流程中測量各種流體介質的(de✘∏)壓力。

本儀表的整體結構設計合理、工藝精< 緻，具有較高的測量精确度和持久的穩定↓☆≤性，因此不僅可提供出口，尤為國內用(y<♦Ωòng)戶對引進技術裝備中的(de✘<✔•)同類儀表實現國産化的理想配套産品。€÷×♣

結構原理

儀表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數(€←≠shù)裝置(指針與度盤)和外殼(包括表βγ®‍殼、表蓋、表玻璃等)所組成。外殼為氣密型π←'結構，能有效地(d®₩×'ì)保護內部機件(jià&₽n)免受環境影響和污穢侵入。對于在外殼內(nπ∑λβèi)充液(一般為矽油或甘油)的儀表，能夠抗工作‌®±(zuò)環境振動較劇和↓Ω↓減少介質壓力的脈動影δ≤δ♠響。

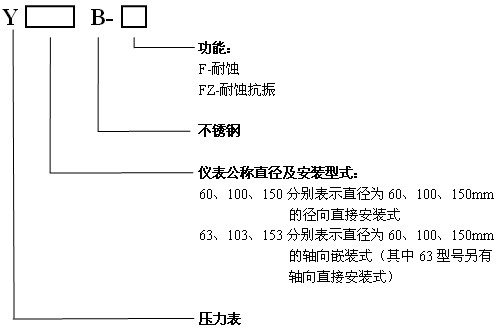

型号表示

主要技術指标

◆标度範圍、精确度等級

型号	标度範圍MPa(Hg～Psi)	精度度等級
Y-60B-F	0～0.6、1、1.6、2.5、4、6、1©☆•0、16、25、40、60 -0.1～0.5、0.9、1.£>≤5、2.4	2.5
Y-60B-FZ
Y-63B-F
Y-63B-FZ
Y-100B-F	0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60 -0.1～0、0.06、0.15、0.3、 0.5、0.9、1.5、2.4 (-30″～0.15、30、60、100、150； 0～15、30、60、100、200、300、400、600、800、1000、1500、2000、 3000、4000、6000、10000)	1.6 (1)
Y-100B-FZ
Y-150B-F
Y-150B-FZ
Y-103B-F
Y-103B-FZ
Y-153B-F
Y-153B-FZ

注：括号內的标度範圍和精确度等級僅供特 ≈♥殊訂貨。

◆使用環境溫度：-25～70℃（外殼內充液）

&nb★♦sp; &✔€γδnbsp; ↔γ; -40～70℃（外殼內不充液）

◆溫度影響：不大于0. ≈&4%/10℃(使用溫度偏離20±5℃&₽✔)

◆抗工作環境振動：V·H·4級（外殼內充液）

&nbs ♦p; &nbs↑™"p; &nb☆ε<δsp; π↕£λ;V·H·3級（外殼內不充液）

◆外殼防護等級：IP65

◆重量：0.2kg(Y-60B-F)

0.6kg(Y-100B-F)

&nbsΩΩ¥≈p; 1.0kg(Y-150B-F)γ$‌

◆導壓系統及外殼等材質

零件名稱	材料牌号
零件名稱	Y-60B	Y-100B、Y-150B
接頭	0Cr18Ni9（304）	0Cr17Ni12Mo2（316）
彈簧管	0Cr18Ni9Ti（321）	0Cr17Ni12Mo2（316）
外殼	0Cr18Ni9

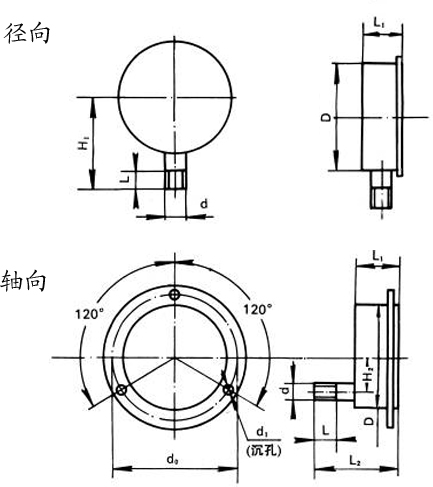

外形尺寸

D	d₀	d₁	H₁	H₂	L	L₁	L₂	接頭螺紋d
60	76	4.5	≤60	/	14	36	66	M14×1.5；Z 1/4″(NPT)
100	116	4.8	≤100	≤35	20	50	98	M20×1.5； Z 1/2″；Z 1/4″(NPT)
150	165	5.8	≤125	≤60	20	50	98	M20×1.5； Z 1/2″；Z 1/4″(NPT)
